İndirim Oranı : %23 İndirim
Fiyat : ₺254,15(KDV Dahil)
İndirimli : ₺195,50(KDV Dahil)
ADET :

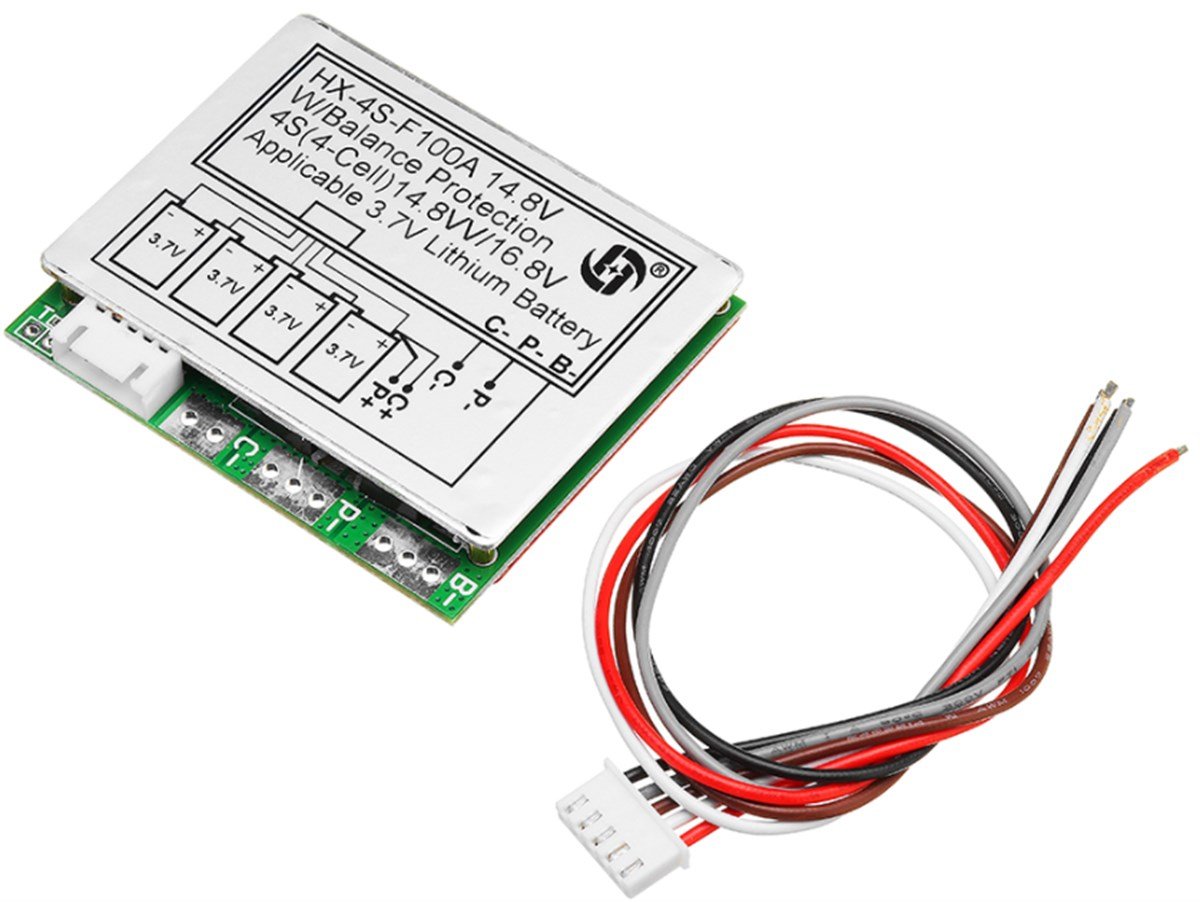

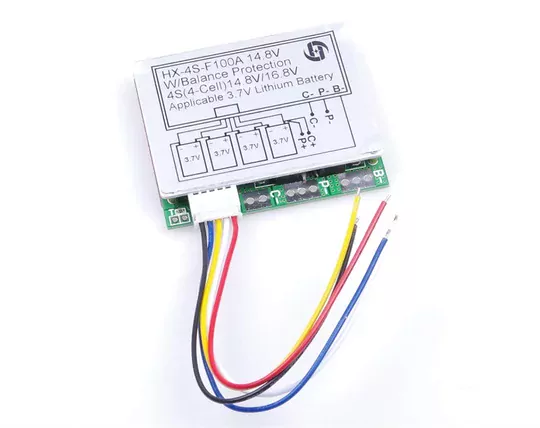

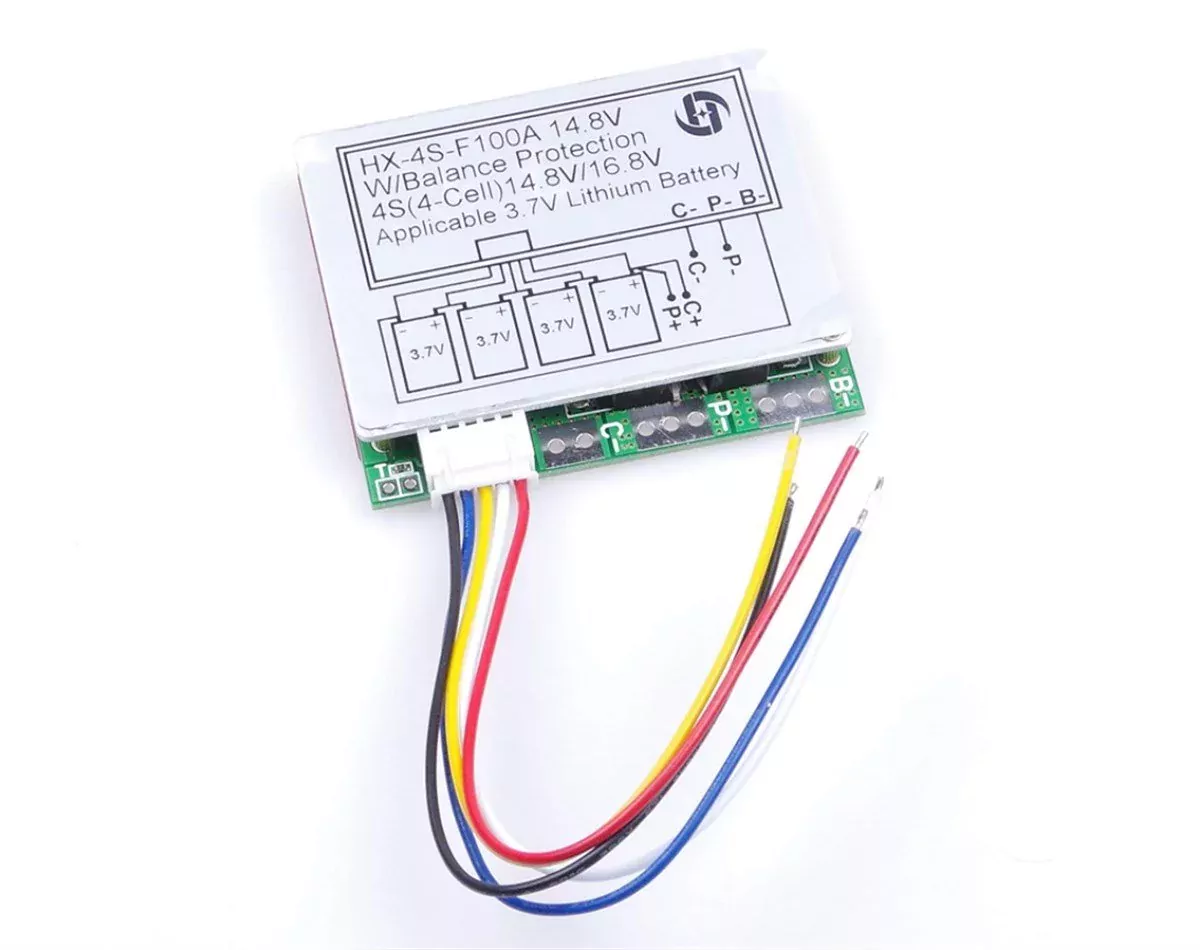

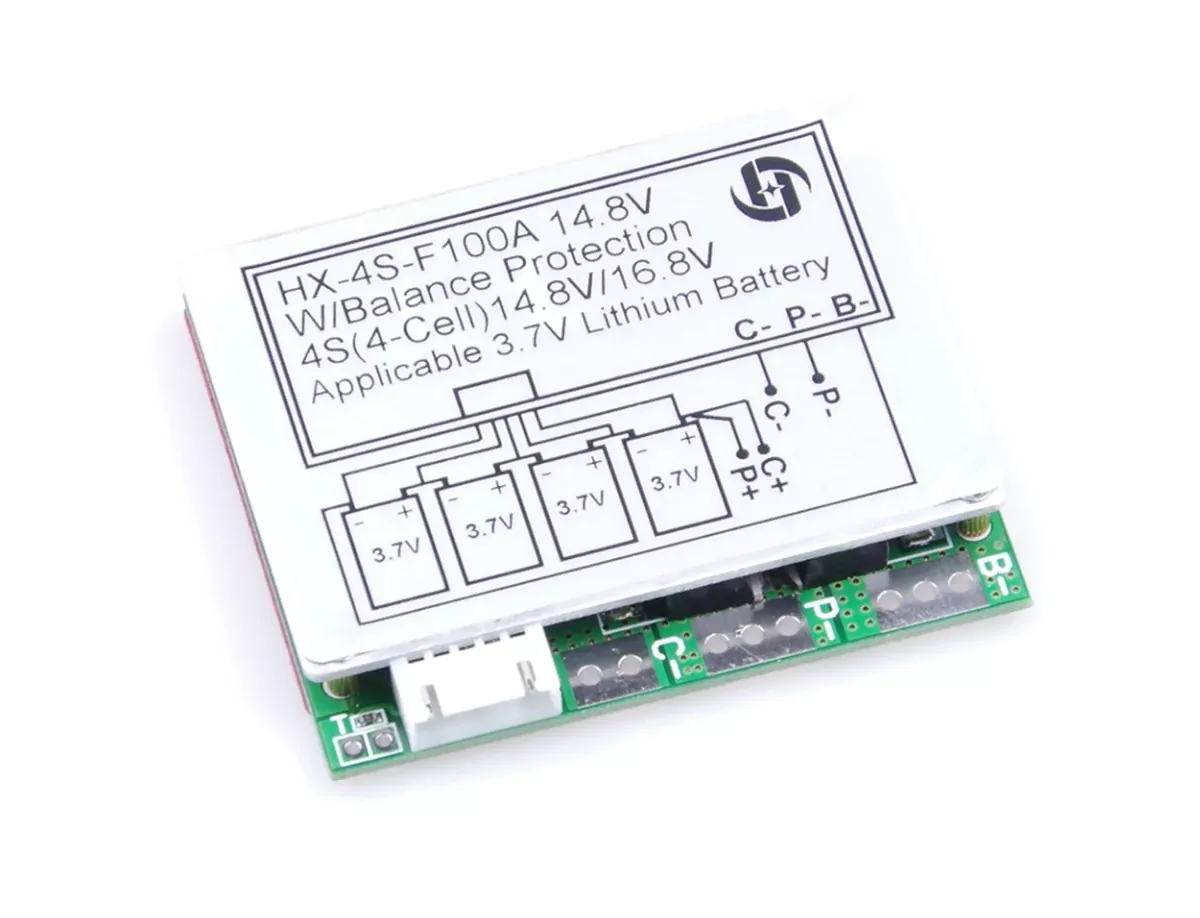

4S 100A Kurulu ve Soğutuculu Hazır BMS Balans Lityum 18650 Pil Şarj Koruma Modülü

BMS DEVRELERİ İÇİN GENEL AÇIKLAMA
-Lityum iyon piller 3.7 volt altına düştüklerinde akım çekilmemelidir. Aksi takdirde hızla ömürleri kısalır ve tamamen biten bir lityum pil tekrar şarj edilemez. 4.2 volt üzerine çıktıklarında da şarj akımı kesilmelidir aksi takdirde patlayabilirler ve aynı şekilde ömürleri de çok kısalabilir. Bu yüzden 18650 gibi lityum piller ile kurulan tüm bataryalarda BMS kartı kullanılması mecburidir.
-S harfinden önce gelen sayı bataryada kaç adet hücrenin seri bağlanabileceğini gösterir. A harfinden önceki sayı ise BMS kartı üzerinden çekilebilecek anlık maksimum akım değerini Amper cinsinden verir. Özellikle şarjlı matkap gibi anlık olarak çok yüksek akım çekebilen cihazların bataryalarında en az 40A kart kullanılması tavsiye edilir.
-Kullanım alanınıza göre ihtiyacınız olan BMS kartına kendiniz karar vermelisiniz. Batarya oluştururken her zaman özdeş piller kullanılmalıdır. Piller özdeş olmadığı takdirde bataryanız en zayıf pilin gücünde olacaktır çünkü bir tane pil 3.7 voltun altına düştüğünde BMS kartı akımı kesecektir. Şarj olurken de bir tane pil dolduğunda akım kesileceği için birkaç doldur-boşalt sonrasında bataryanızdaki bir pil 3.7 volt altında bir pil ise 4.2 volt altına ulaşabilir. Bu durumda bataryanızı şarj da edemezsiniz, ondan akım da alamazsınız.
-Balanslı BMS kartları ise pillerden bir tanesi 4.2 volta ulaşsa bile bataryaya akım vermeye devam eder ve 4.2 volt üzerindeki pillerden ise kendi üzerindeki dirençlere akım çeker. Böylece özdeş olmayan pillerden oluşan bataryanızı da kullanabilirsiniz ancak yine de bataryanız en zayıf pil gücünde kullanılabilecektir.
-Ayrıca balanslı BMS devreleri şarj sırasında çok fazla ısınabilir. Diğer tüm BMS devreleri de aynı şekilde kullanım sırasında oldukça ısınabilir bu normaldir ancak uzun ömürlü olmaları için tasarımınız onların fazla ısınmasına engel olacak şekilde olmalıdır. İhtiyacınız olandan daha yüksek akım değerine sahip kartlar kullanarak daha az ısınmalarını sağlayabilirsiniz. Kartları sınır değerlerinde kullanmak daha fazla ısınmalarına sebep olabilir.
-BMS kartları ile batarya imal ederken dikkat edilmesi gereken diğer nokta da lityum pillerin anlık akım verme kapasiteleridir. Bunlar pillerin özellikleri arasında 20C, 10C gibi değerlerle gösterilir. Yüksek olması daha iyidir. 20C, bataryadan her an kapasitesinin 20 katı değerde akım çekilebileceği yani tüm enerjisinin 3 dakikada bitirilebileceği anlamına gelir. Kalitesiz pillerin C değeri çok düşük olduğu için özellikle matkap gibi cihazlarda kullanıldığında yüksek akımlara dayanmazlar. Dolu bile olsalar kullanım sırasında voltajları çok düşer ve eğer 3.7 voltun altına düşerlerse BMS devresi akımı keser. Bu durumlarda BMS devresini aradan çıkardığınızda matkap gibi cihazlarınızın çalıştığını görebilirsiniz ancak bu kullanım şekli uygun değildir. BMS devresi hem pillerinizi hem cihazınızı korur ve pillerin patlama riskini azaltır.




Bu ürün 4 Hücreli 14,8V  Lityum batarya dengeli şarj koruma kartıdır

Aşırı şarj koruması, aşırı deşarj koruması, aşırı akım koruması, kısa devre koruması, sıcaklık korumasına sahiptir.

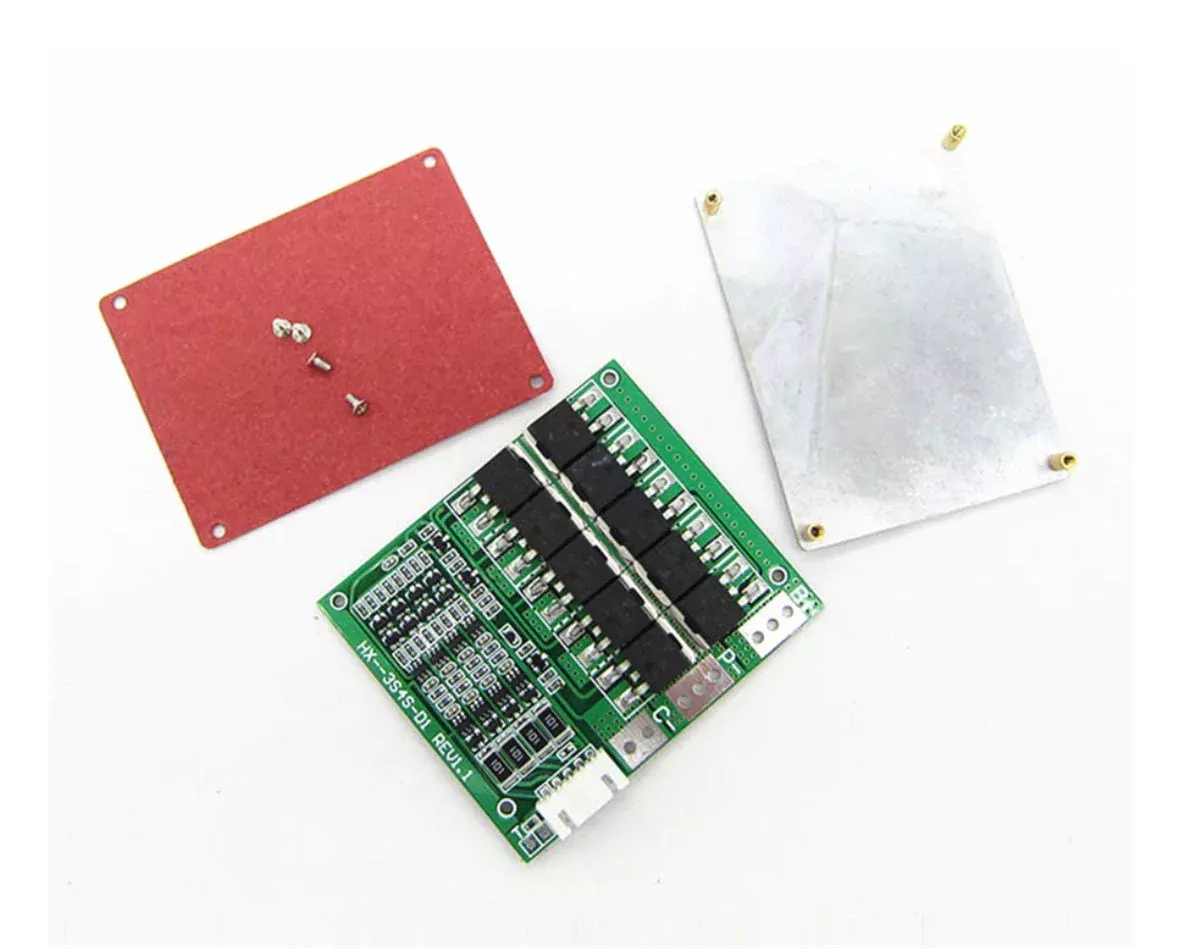

10 MOS borulu, güçlü soğutma alüminyumlu, sürekli 100A akım sınırına sahip ürünler, inverter, xenon lamba, güneş sokak lambaları ve diğer 4S batarya paketlerine uygulanabilir.





4S 100A Kurulu ve Soğutuculu Hazır BMS Balans Lityum 18650 Pil Şarj Koruma Modülü
AKIM Max. Çalışma Akımı 100A
Pik Akım 120A
ŞARJ 4S 16.8V Şarj Cihazı 16,8V
Şarj Akımı 10A
AŞIRI ŞARJ KORUMASI Tepki Gerilimi 4,28 ± 0,05
Tepki Süresi 0,5 saniye
Tekrar Şarja Başlama 4,08 ± 0,05
BALANS Tespit Gerilimi 4,2 ± 0,05
Verilen Gerilim 4,2 ± 0,05
Akım 45 miliamper
AŞIRI DEŞARJ KORUMASI Tepki Grilimi 2,5 ± 0,08
Tepki Süresi 0,1 saniye
Tekrar Şarja Başlama 2,9 ± 0,1
AŞIRI AKIM KORUMASI Tepki Gerilimi 150 milivolt
Tepki Süresi 40 milisaniye
Tepki Akımı 120 ± 10 amper
Tekrar Şarja Başlama Akım kesilmelidir
KISA DEVRE KORUMASI Kısa Devre Koruması VAR
Tepki Süresi 250 mikrosaniye
Tekrar Şarja Başlama Akım kesilmelidir
SICAKLIK KORUMASI YOK
ÖZDİRENÇ   <20 miliohm
HARCANAN AKIM Çalışma Akımı <30 mA
Boştaki Akım <20 mA
ÇALIŞMA DEĞERLERİ   -20 ile +80 derece arası
BOYUTLAR   70x60x8,5 mm







Paket İçeriği:

1 x BMS Koruma Kurulu ile 14,8/16,8V  4S 100A Li-Po Lityum Akü Kablosu ile
