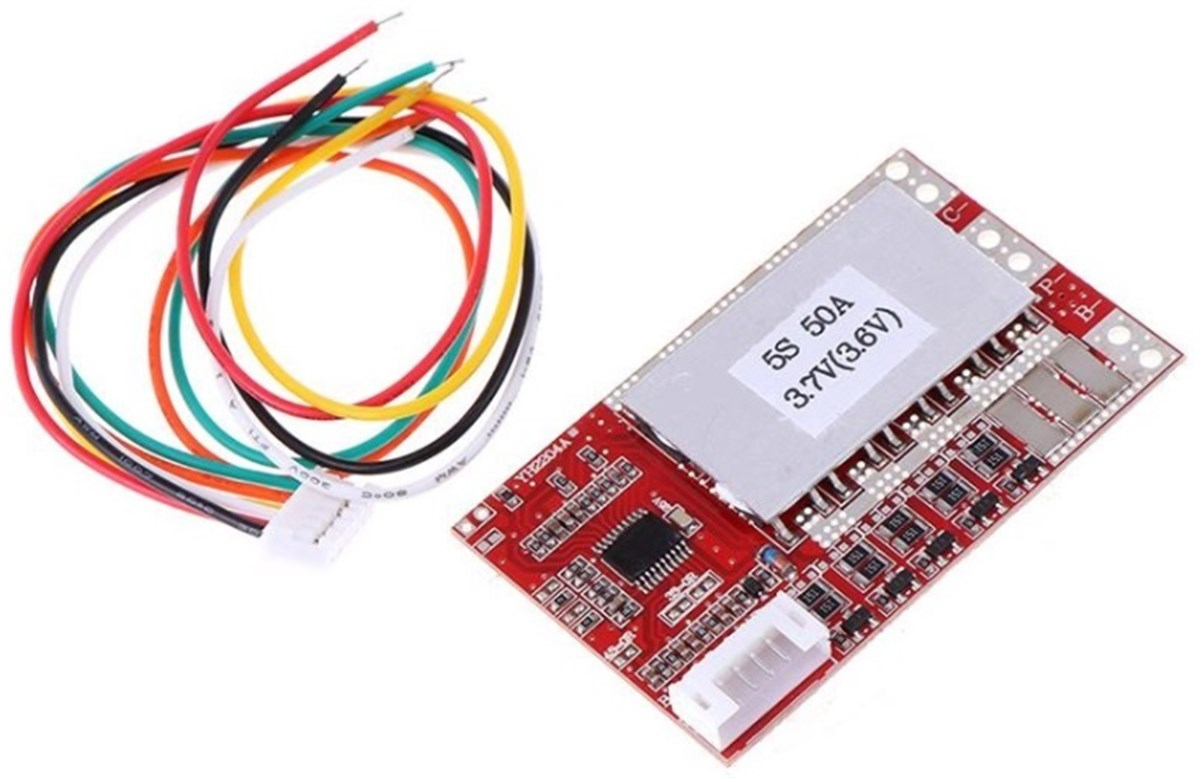

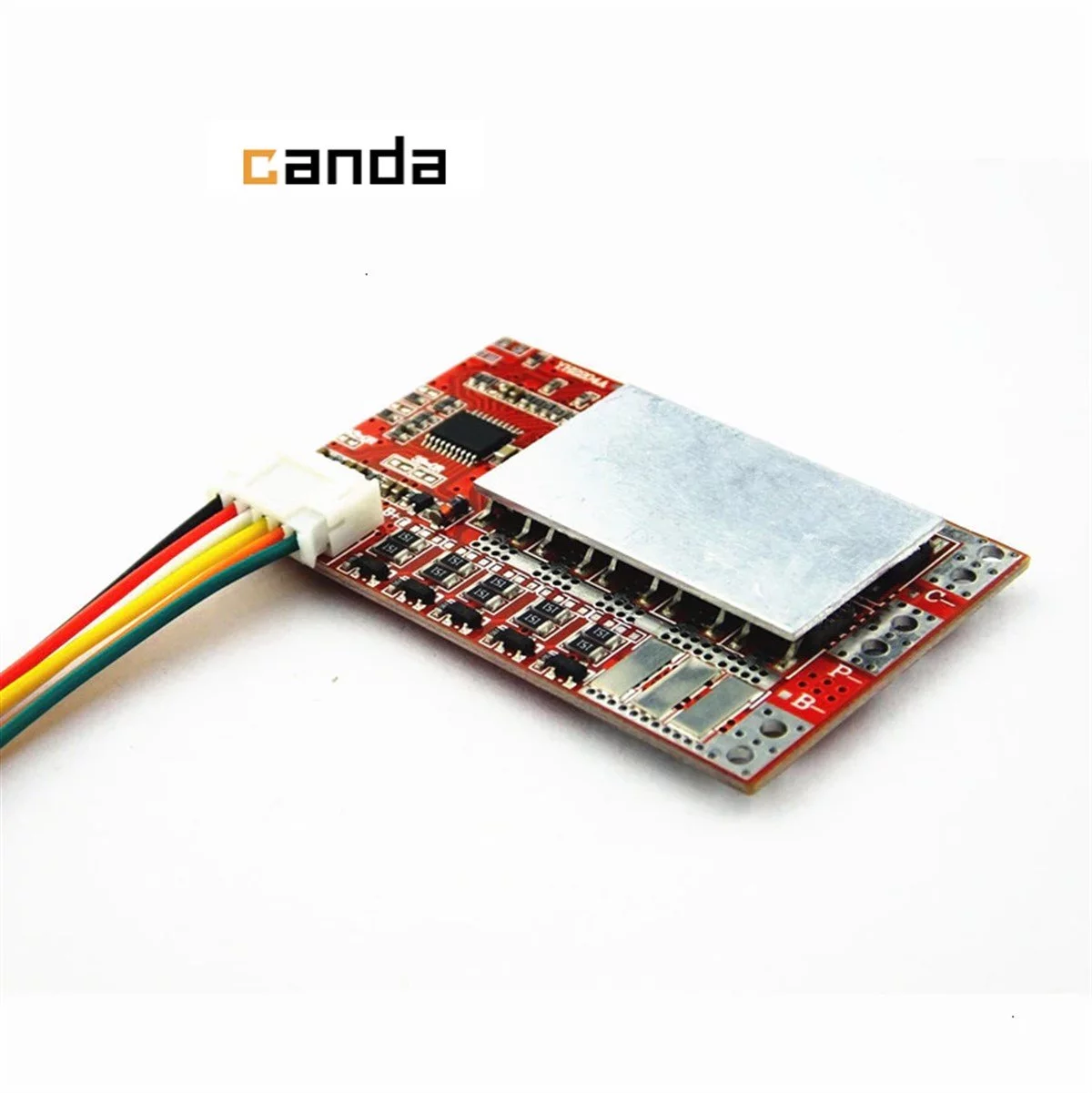

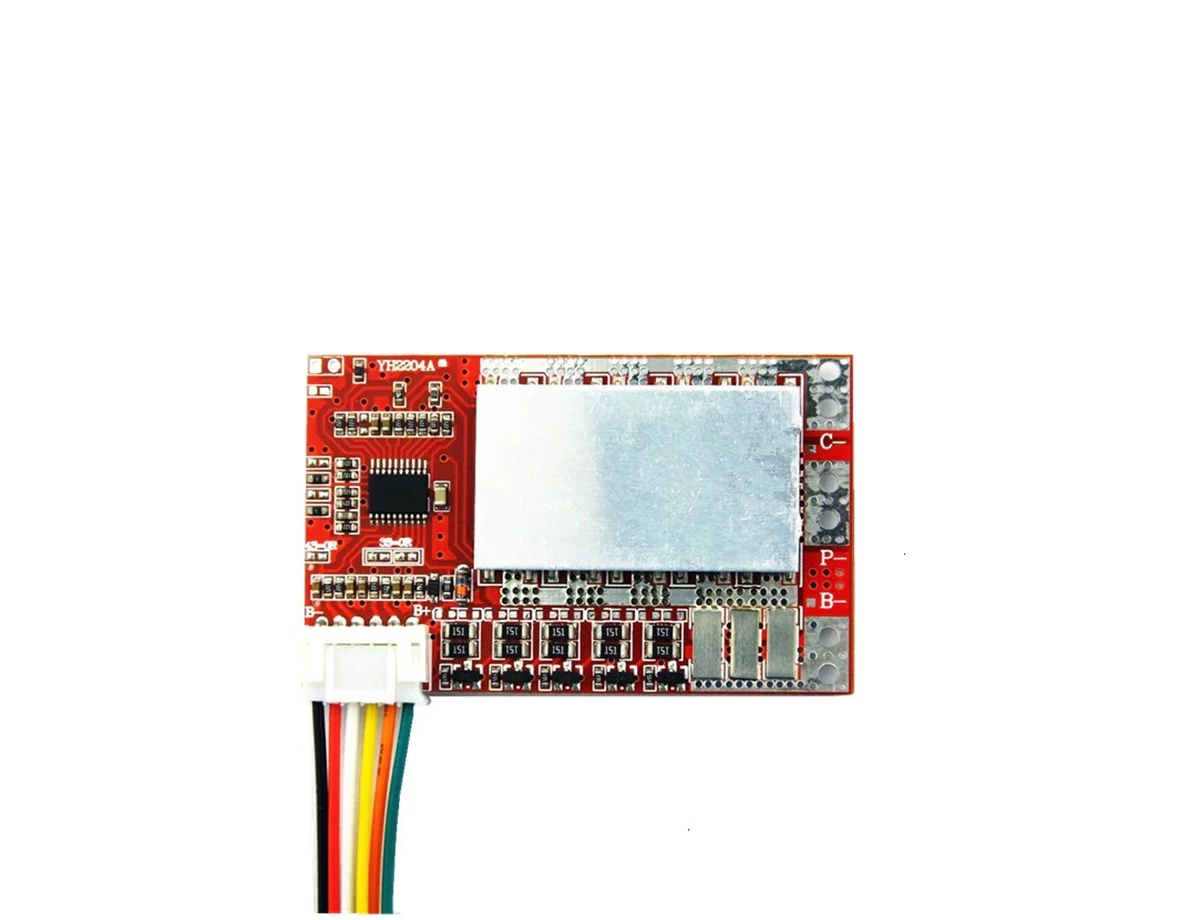

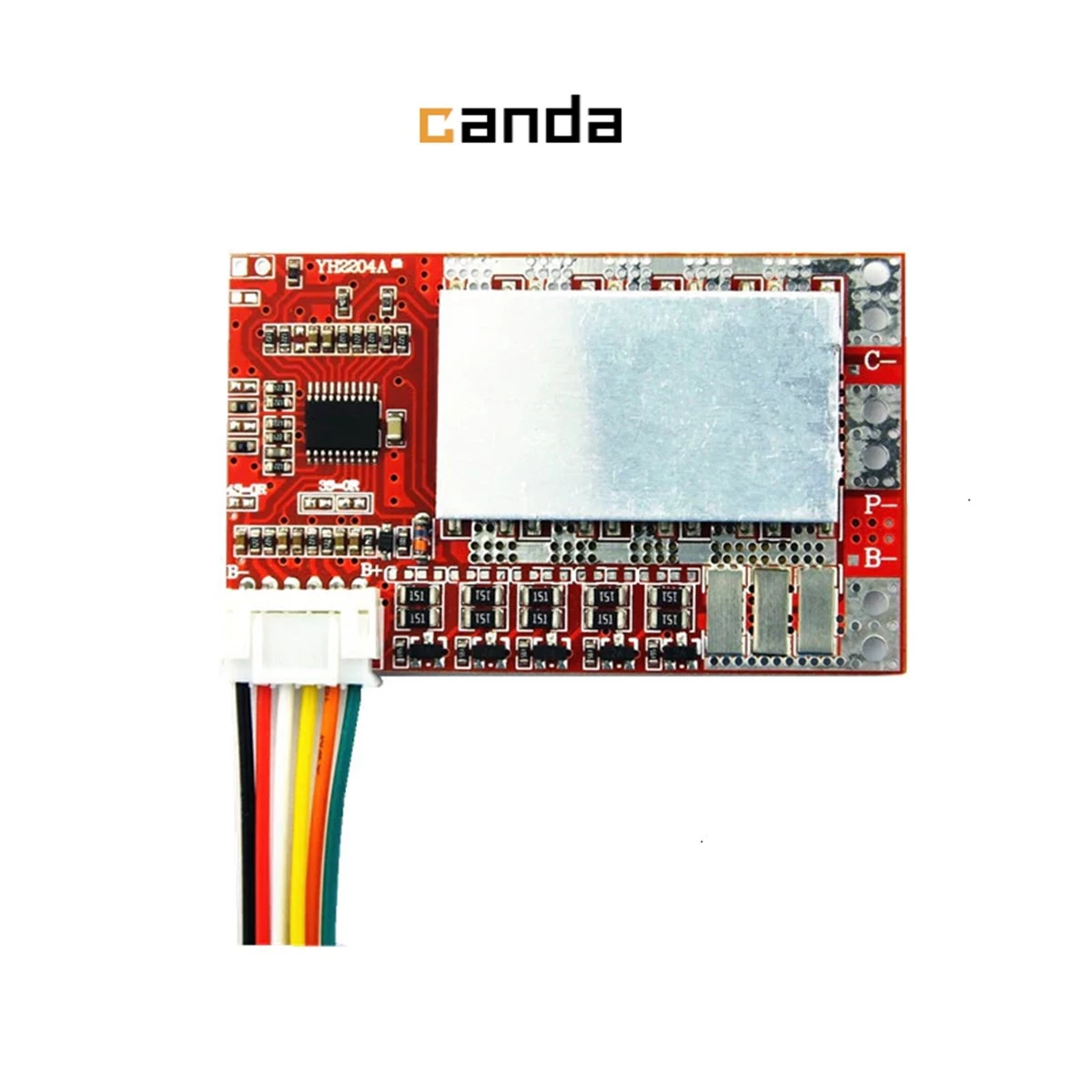

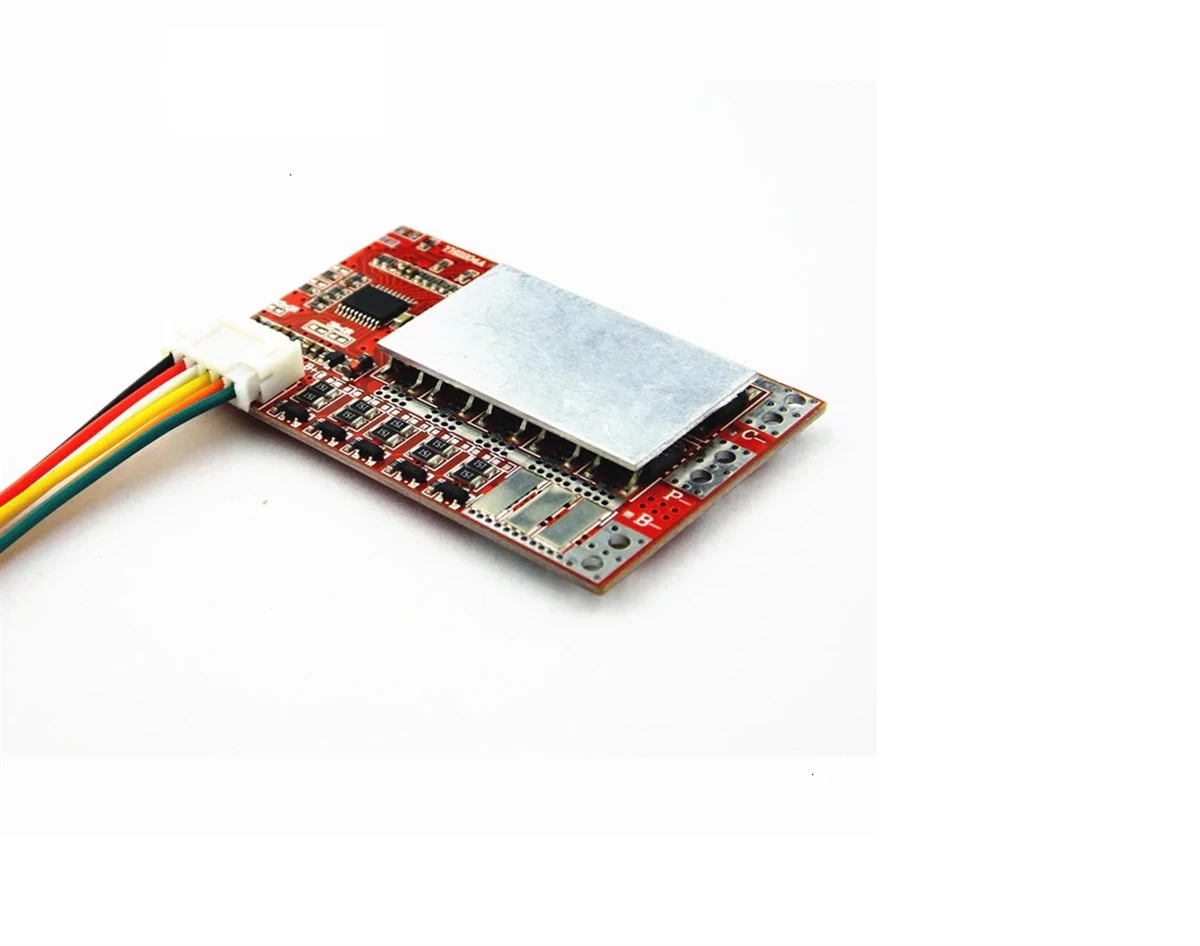

3S 4S 5S 50A 3.7V 18650 Lityum Pil PCB BMS Korumalı Şarj Devresi

Özellikler:

Tek hücreli Aşırı Koruma Voltaj: 4.25V ± 0.025V

Tek Hücre Yön Relieved Voltaj: 4.15V ± 0.05 H

Aşırı Koruma Gecikme: 1 S ± 200 ms

Tek Hücre Aşırı Boşalma Koruma Voltaj: 2.7V ± 0.05 H

Tek Hücre Üzerinde Deşarj Rahatlamış Gerilim: 3.0V ± 0.1V

Aşırı Deşarj Koruma Gecikmesi: 1S ± 200mS

Boşalma Aşırı Akım Koruması: 70A

Boşalma Aşırı Akım Koruma Gecikmesi: 100mS ± 50mS

Kısa Devre Koruması: Evet

Kısa Devre Koruma Gecikmesi: 250uS ± 50uS

Kısa Devre Koruması Kurtarma Modu: Yük geri kazanımı çıkış voltajını kesin.

Boşaltma Akımı: 50A (20A'dan fazla olduğunda, mevcut geçiş kapasitesini artırmak için lütfen PCB'nin arkasına Pasif Soğuucu ve Fan ekleyin.)

Şarj Akımı: 50A ( 20A'dan fazla olduğunda, mevcut geçiş kapasitesini artırmak için lütfen PCB'nin arkasına Pasif Soğuucu ve Fan ekleyin. )

Denge İşlevi: Evet

Denge Açılma Gerilimi: 4.18V ± 0.025V

Denge Akım: 55mA

Elektrik Kesintisi Koruması: Evet

Sıcaklık Koruması: Evet (harici 10K ohm olduğunda geçerlidir NTC direnci bağlı)

Şarj Düşük Sıcaklık Koruması: -7  °C

Şarj Yüksek Sıcaklık Koruması: 50  °C

Deşarj Düşük Sıcaklık Koruması: 70  °C

Ürün Boyutu : 60 x 37 x 4 mm

İhtiyaca göre 3S/4S/5S Bağlantı şemaları aşağıdaki gibidir.

3S Aynı bağlantı noktası bağlantı şeması;

3S Farklı bağlantı noktası bağlantı şeması;

4S Aynı bağlatı noktası bağlantı şeması;

4S Farklı bağlantı noktası bağlantı şeması;

5S Aynı bağlatı noktası bağlantı şeması;
