2S 3A BMS 7.4V 18650 Lityum Pil Şarj Koruma Kurulu Şarj Devresi

Lityum Pil Koruma Kurulu Şarj Devresi

NOT: İlk çalışmada 8-9 volt ile tetikleme yapılmalıdır. Daha sonra piller sökülmediği sürece tetiklemeye ihtiyaç duyulmaz. Piller sökülürse yine tetikleme yapılmalıdır.

Lityum pil koruma kurulu özellikleri:

*Model: HX-2S-02

*Aşırı şarj voltaj koruma aralığı: 4.25-4.35v ± 0.05v

*Aşırı deşarj koruma voltaj aralığı: 2.5-3.0v ± 0.05v

*Anlık akım: 5A Saklama koşulları: -40-- + 80 ° C

*Çalışma akımı: 3A Çalışma sıcaklığı: -40 --- + 50 ° C

*Stand by akım: 3uA'dan az etkin ömür: 50.000 saatten fazla

*Dahili direnç: 45m?'den az Kısa devre koruması: koruma, şarj kurtarma

*Şarj  voltajı: 8.4V-9V

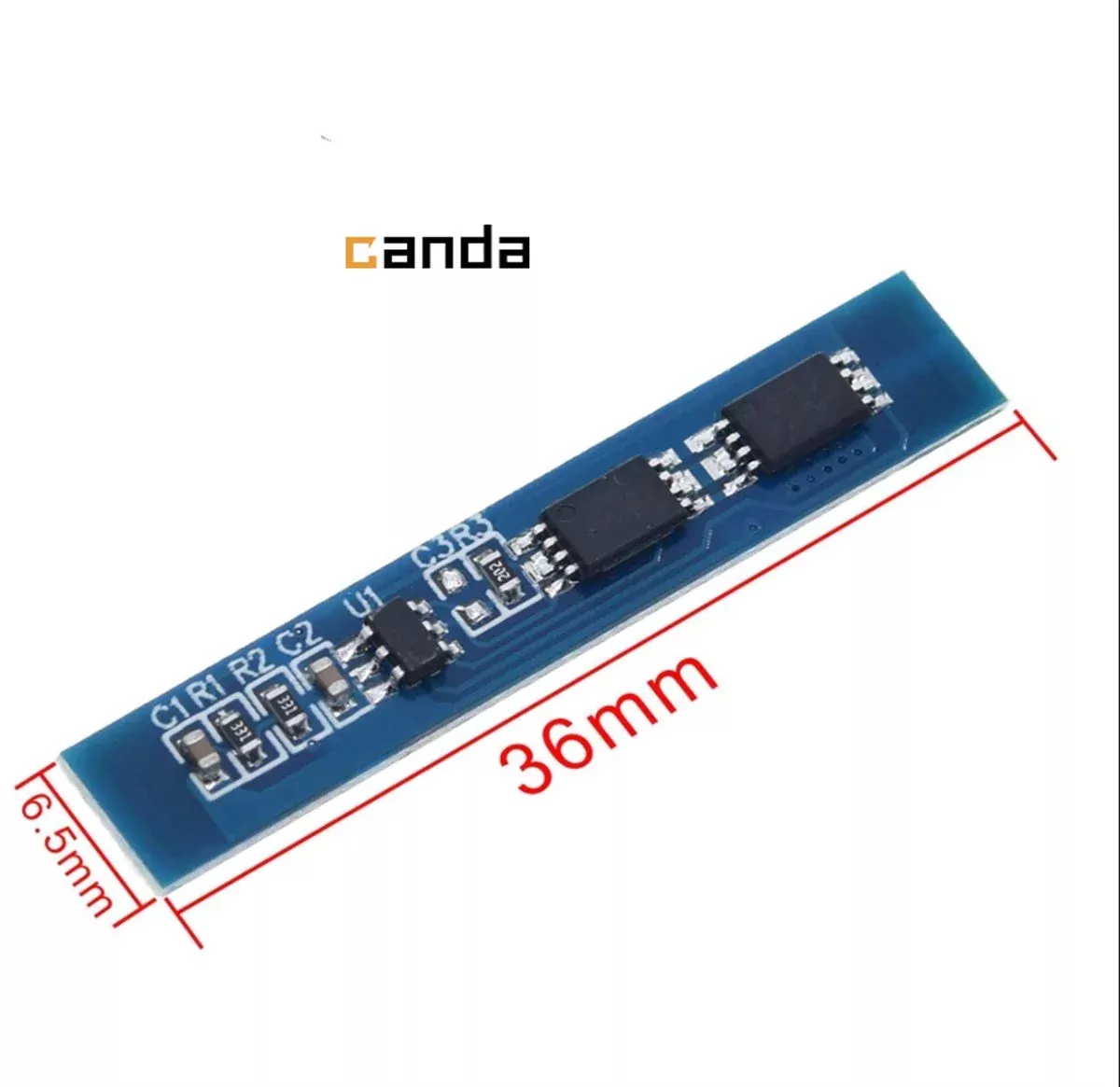

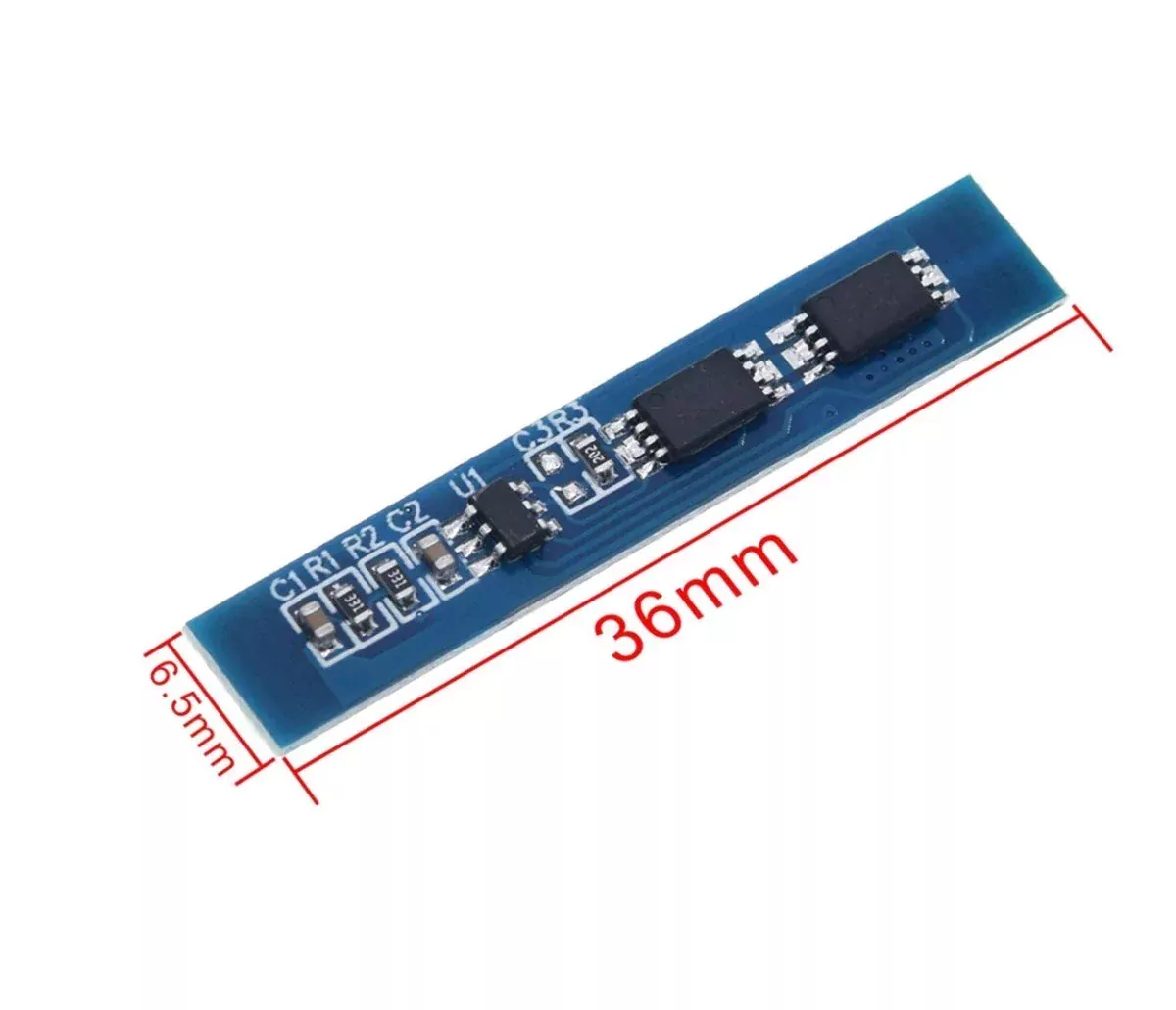

*Boyut: 36 * 6 * 2.0mm

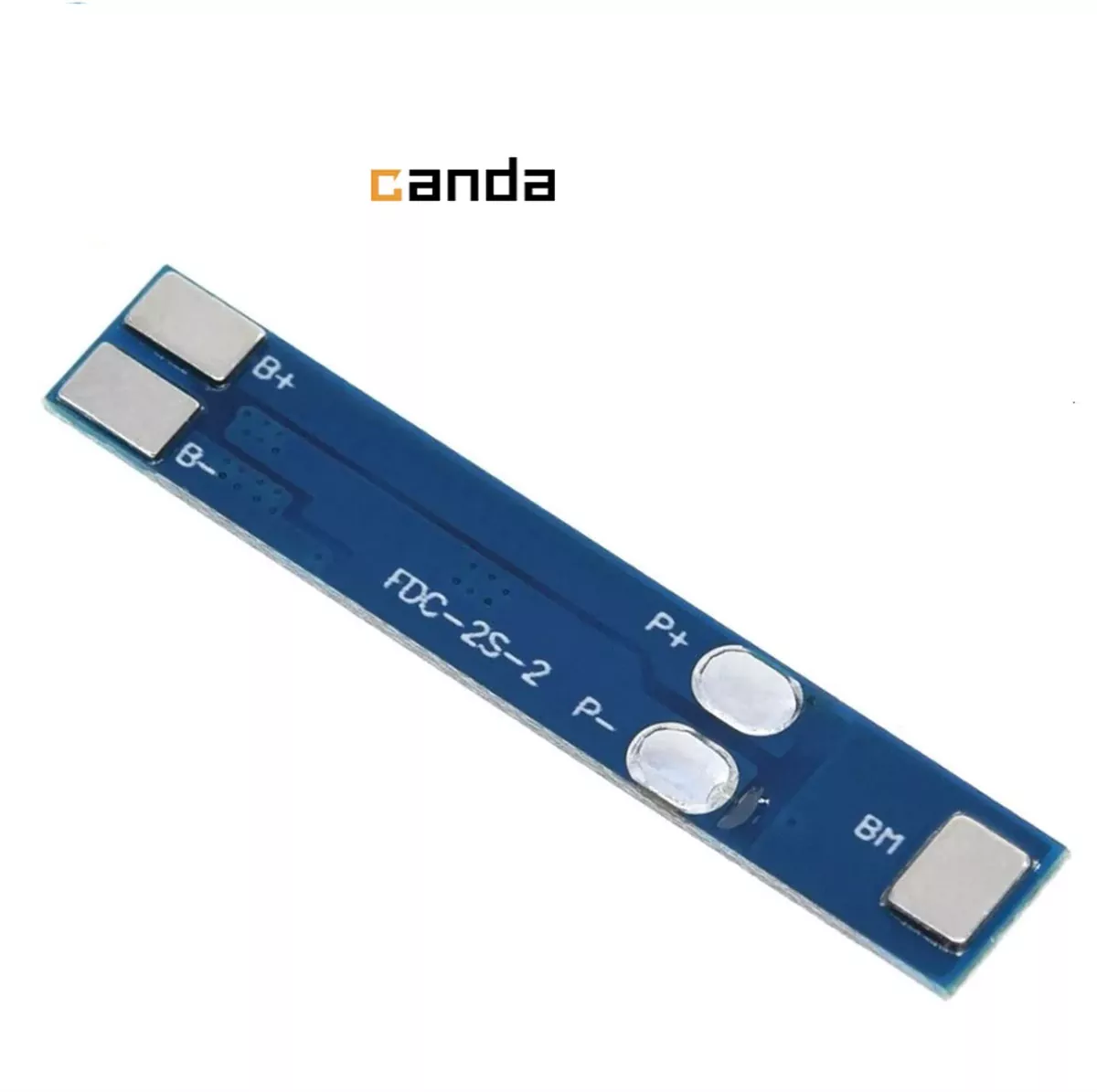

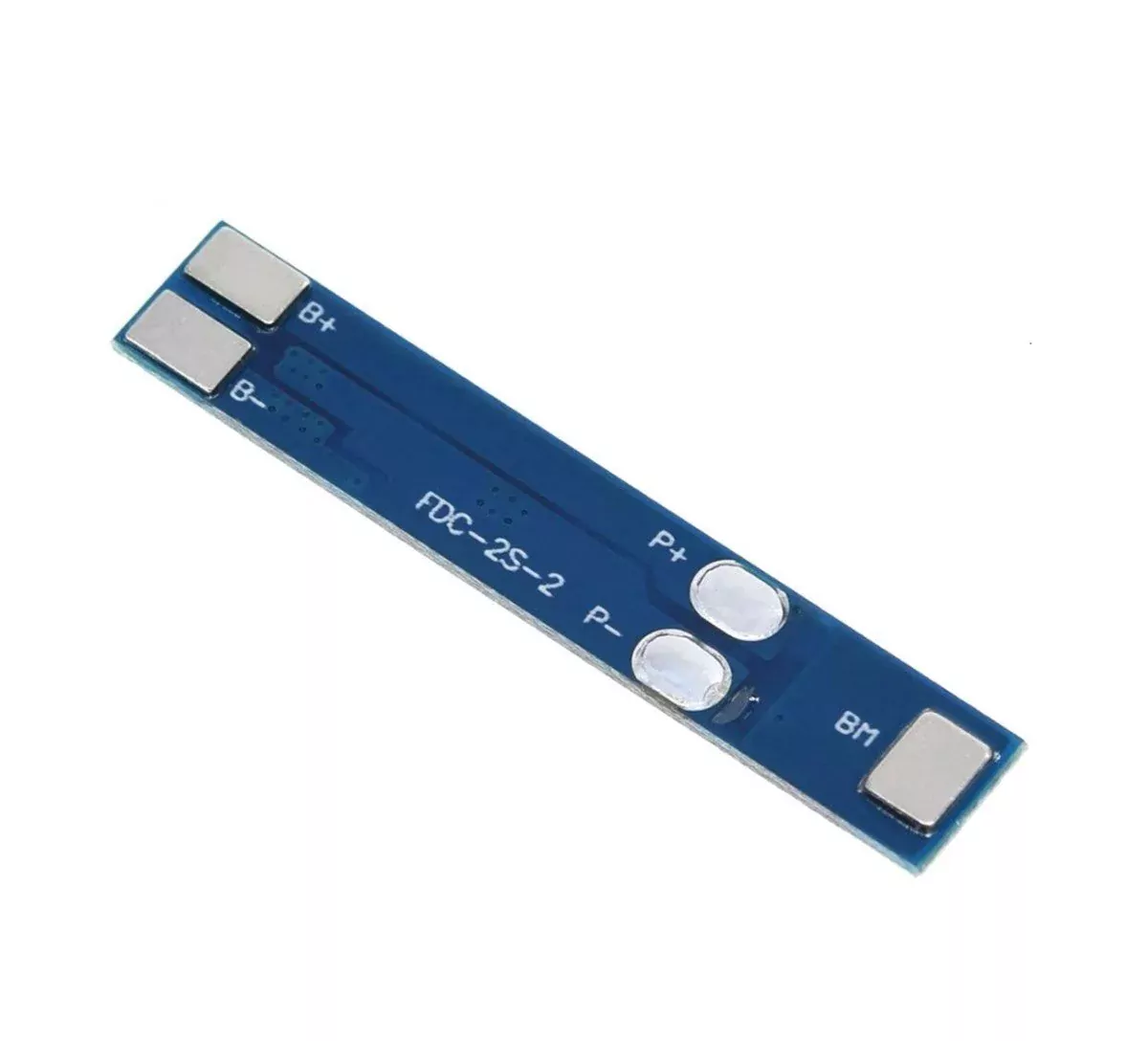

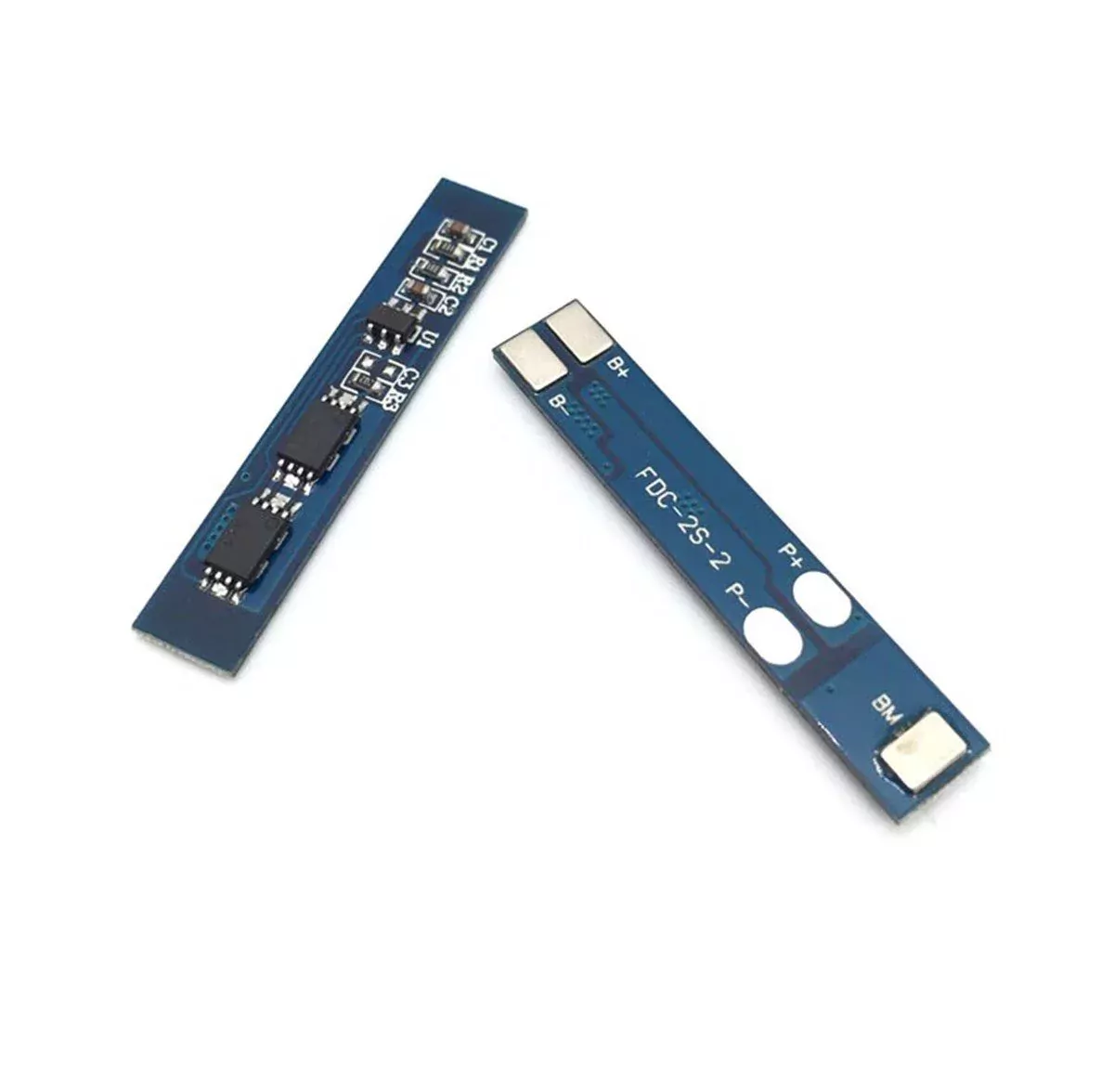

Bağlantı noktası açıklaması:

· B +      akü pozitif kutbuna bağlı;

· B  -  akü negatif kutbuna bağlı;

· BM  , batarya 1 ve batarya 2 arasındaki bağlantı noktası

· P +      şarj  /  boşaltma terminali pozitif (kombine şarj  /  boşaltma terminali);

· P-       şarj  /  deşarj terminali negatif (  ortak  terminal  /  deşarj terminali)

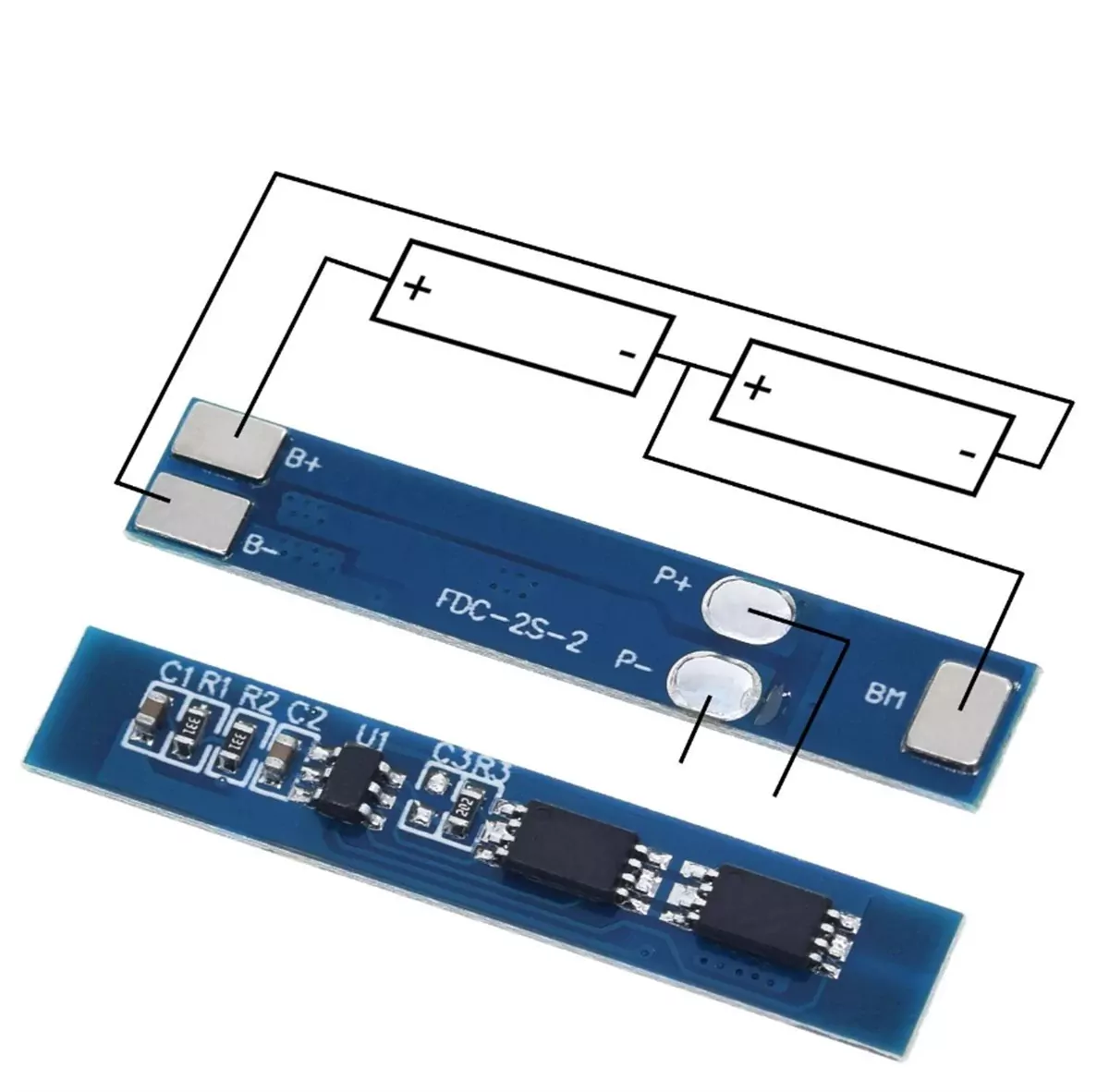

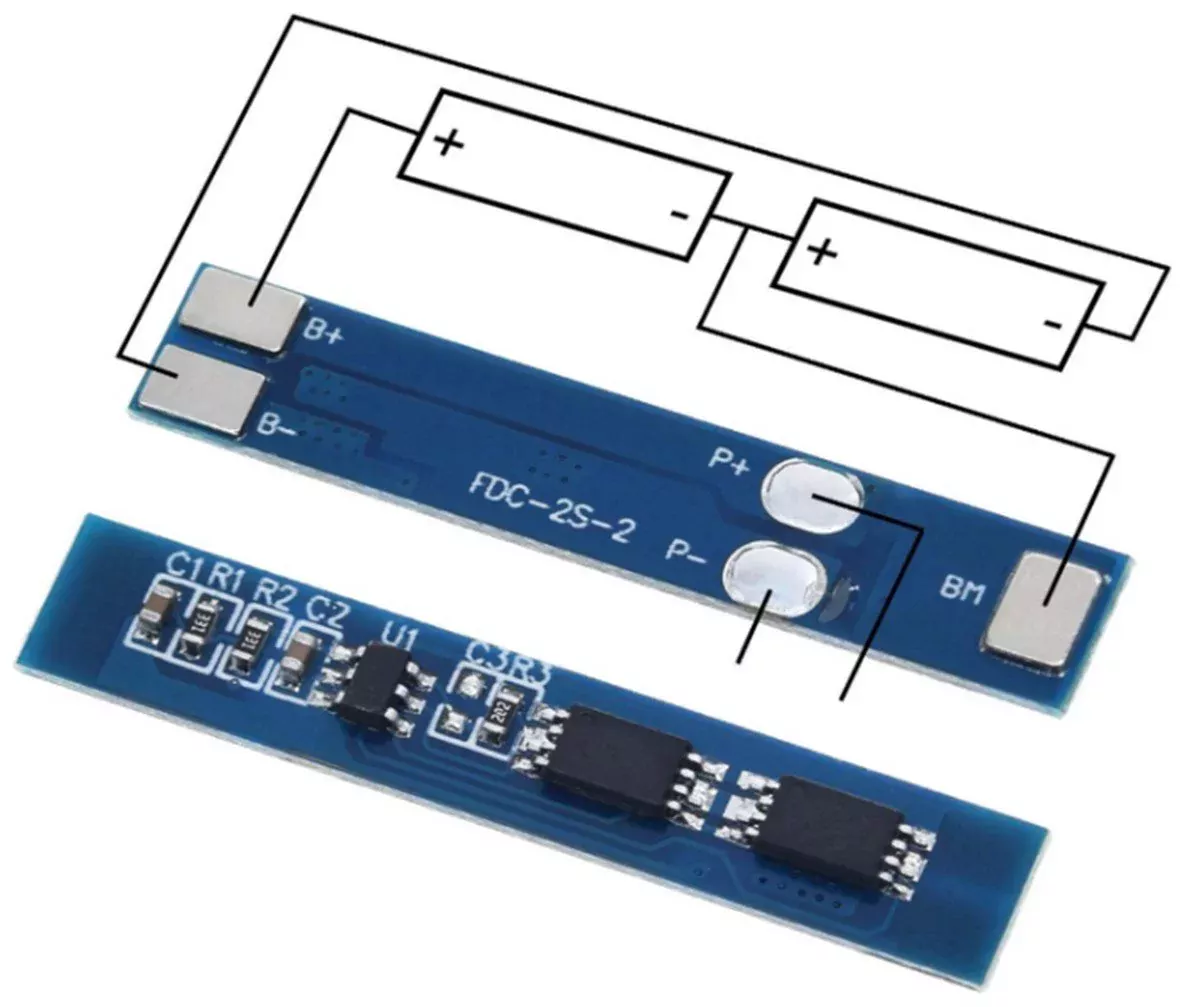

BAĞLANTI ŞEMASI;
