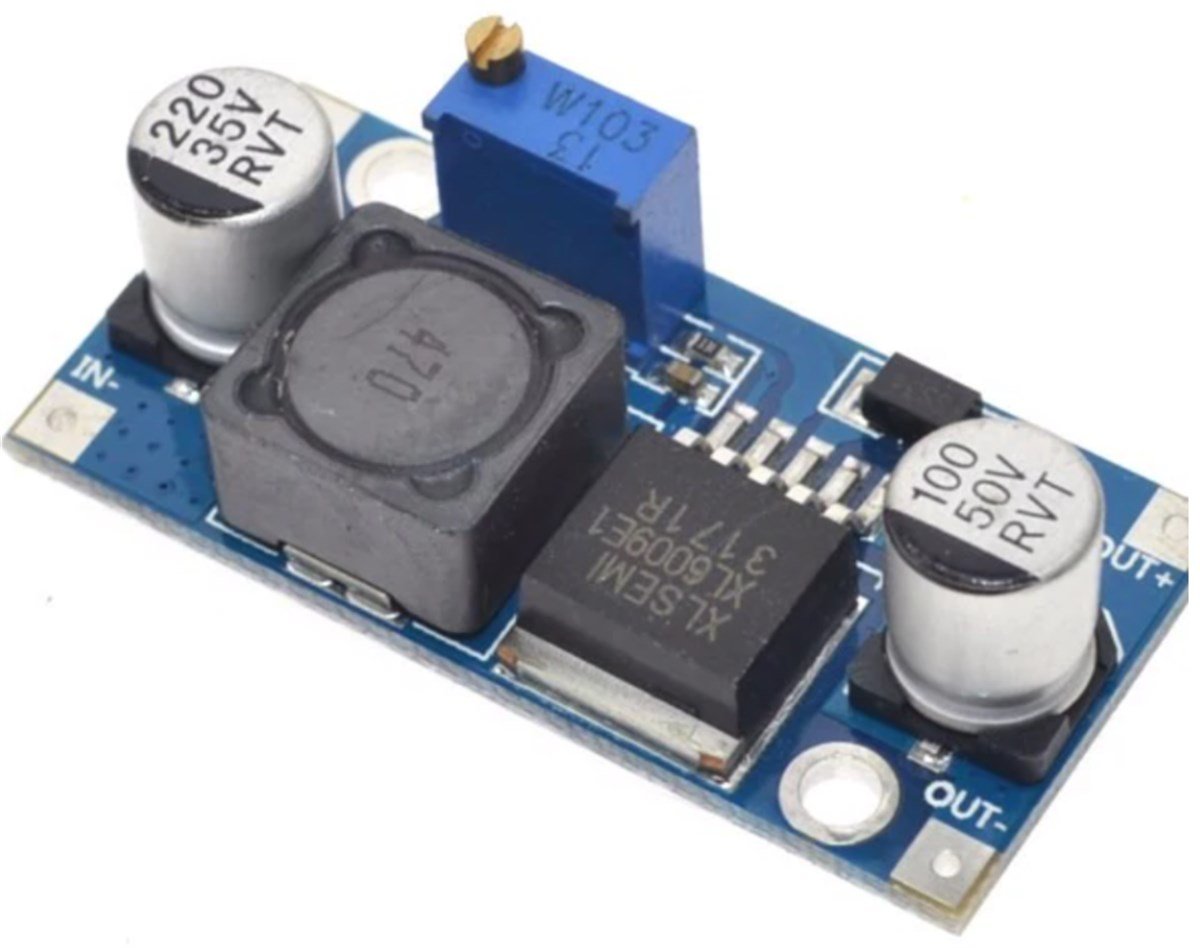

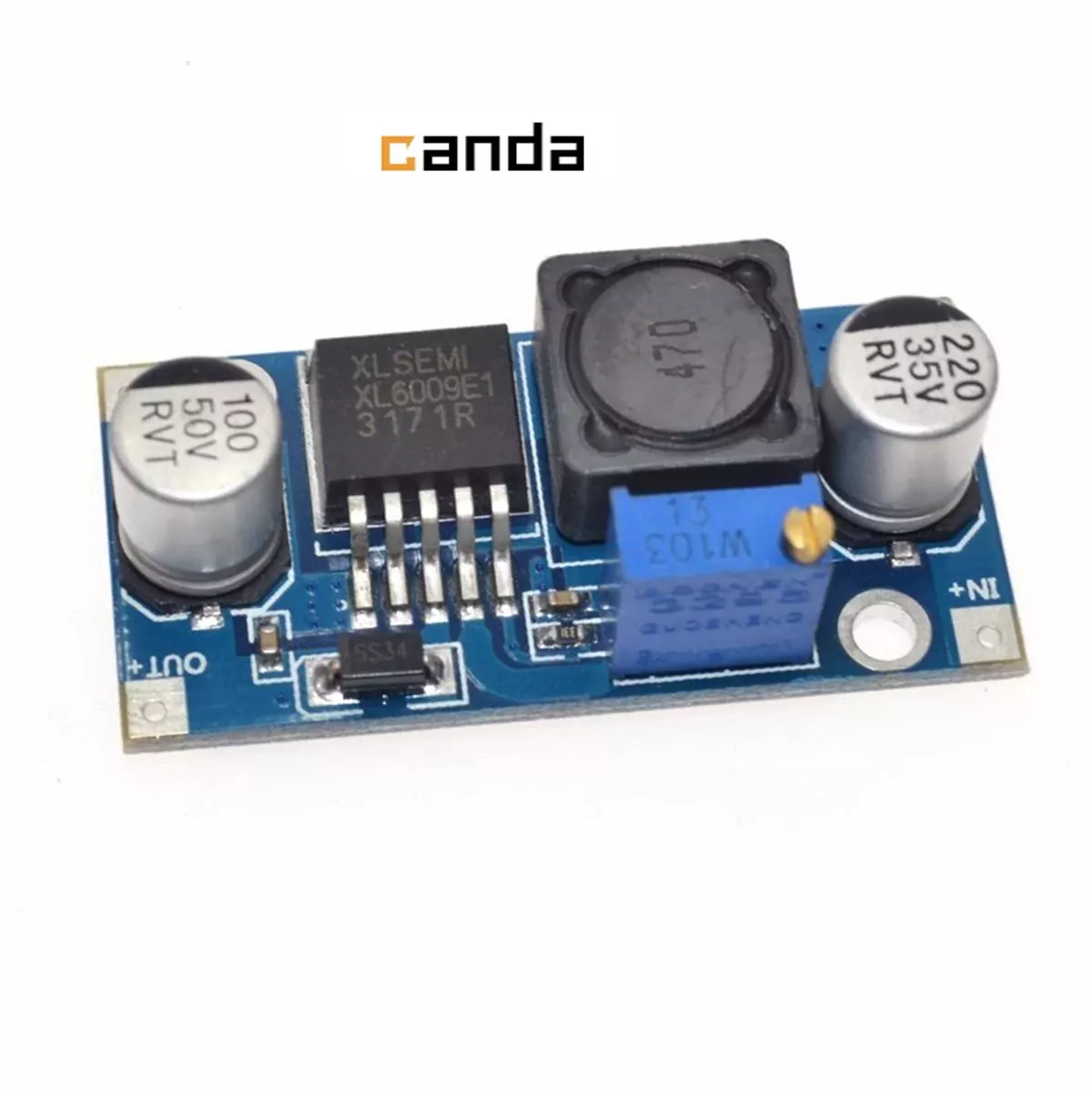

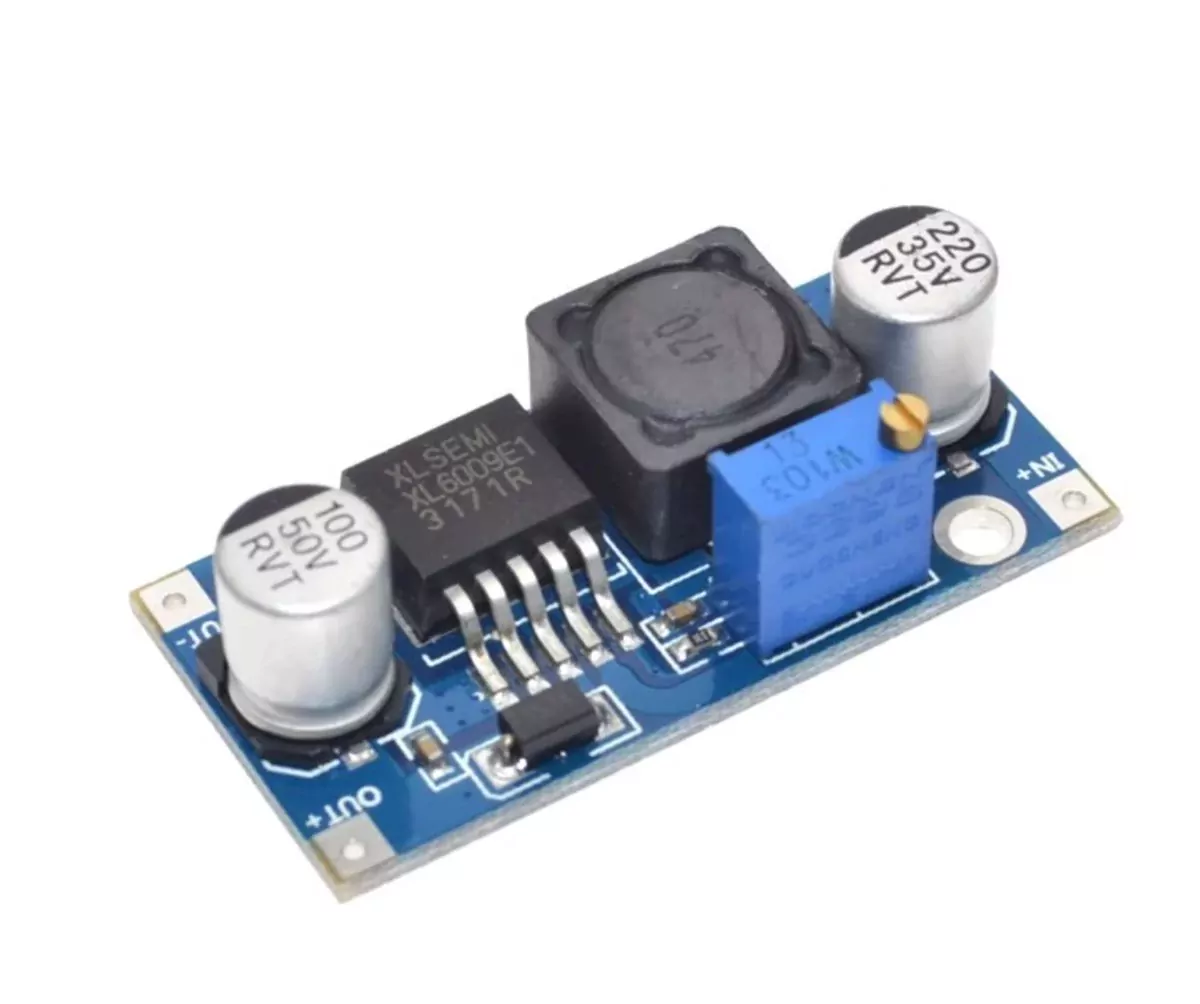

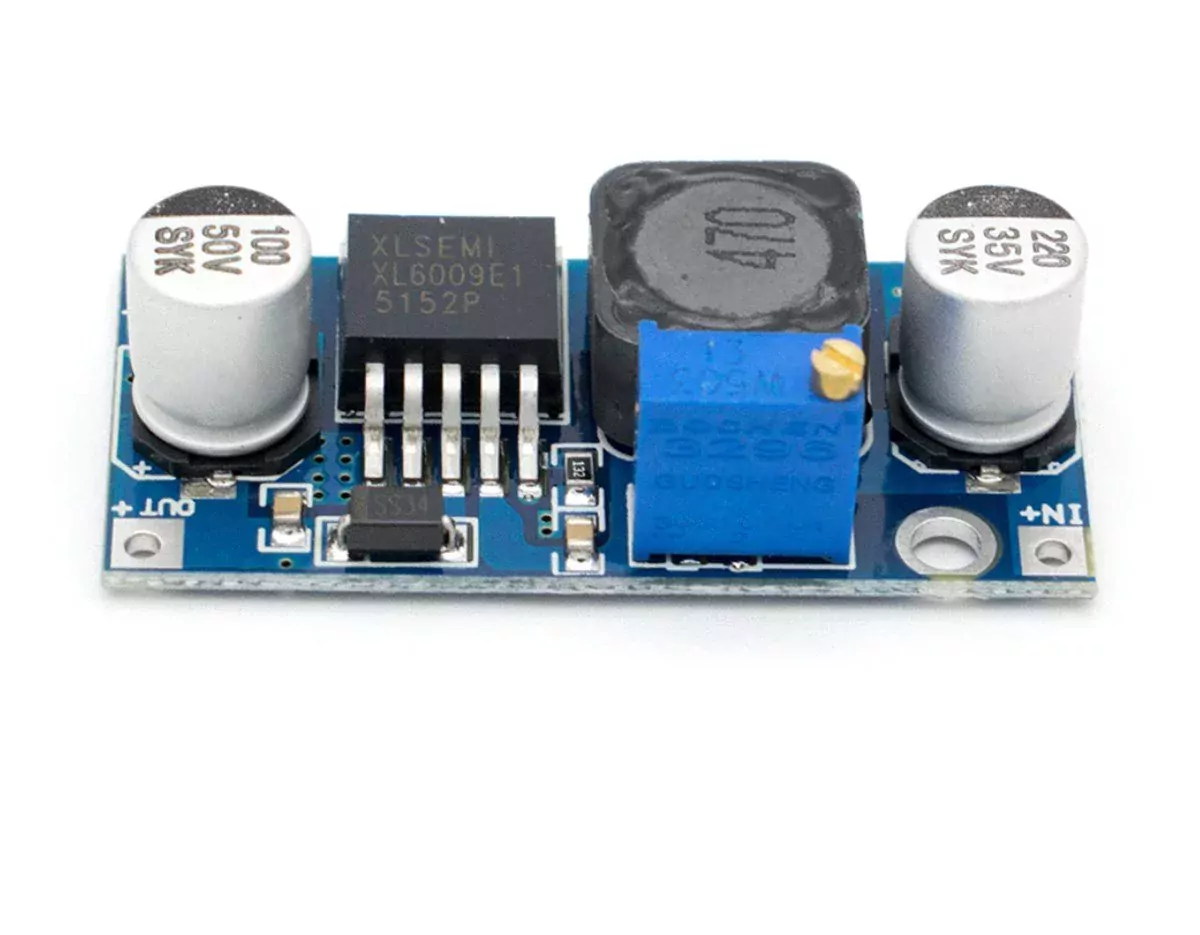

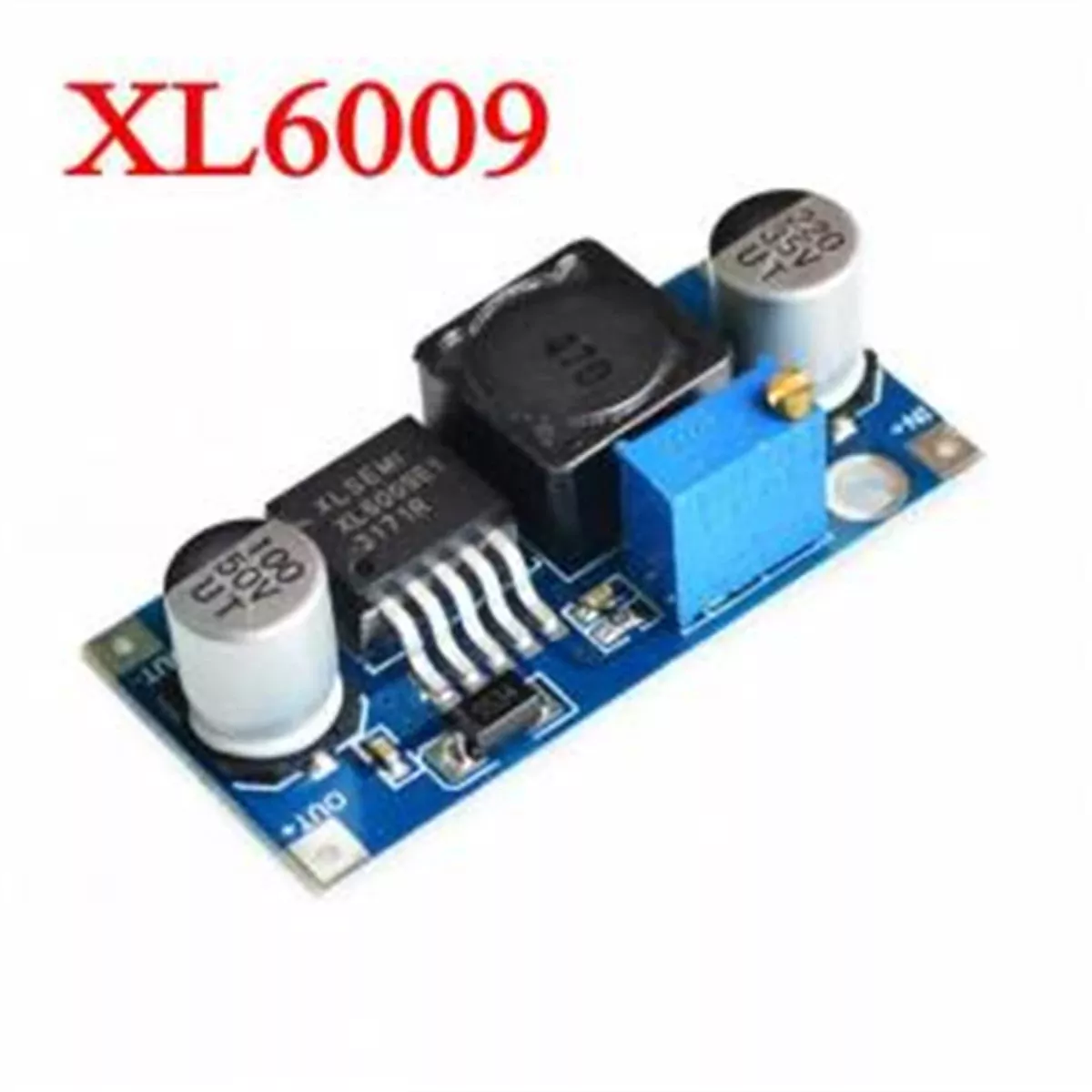

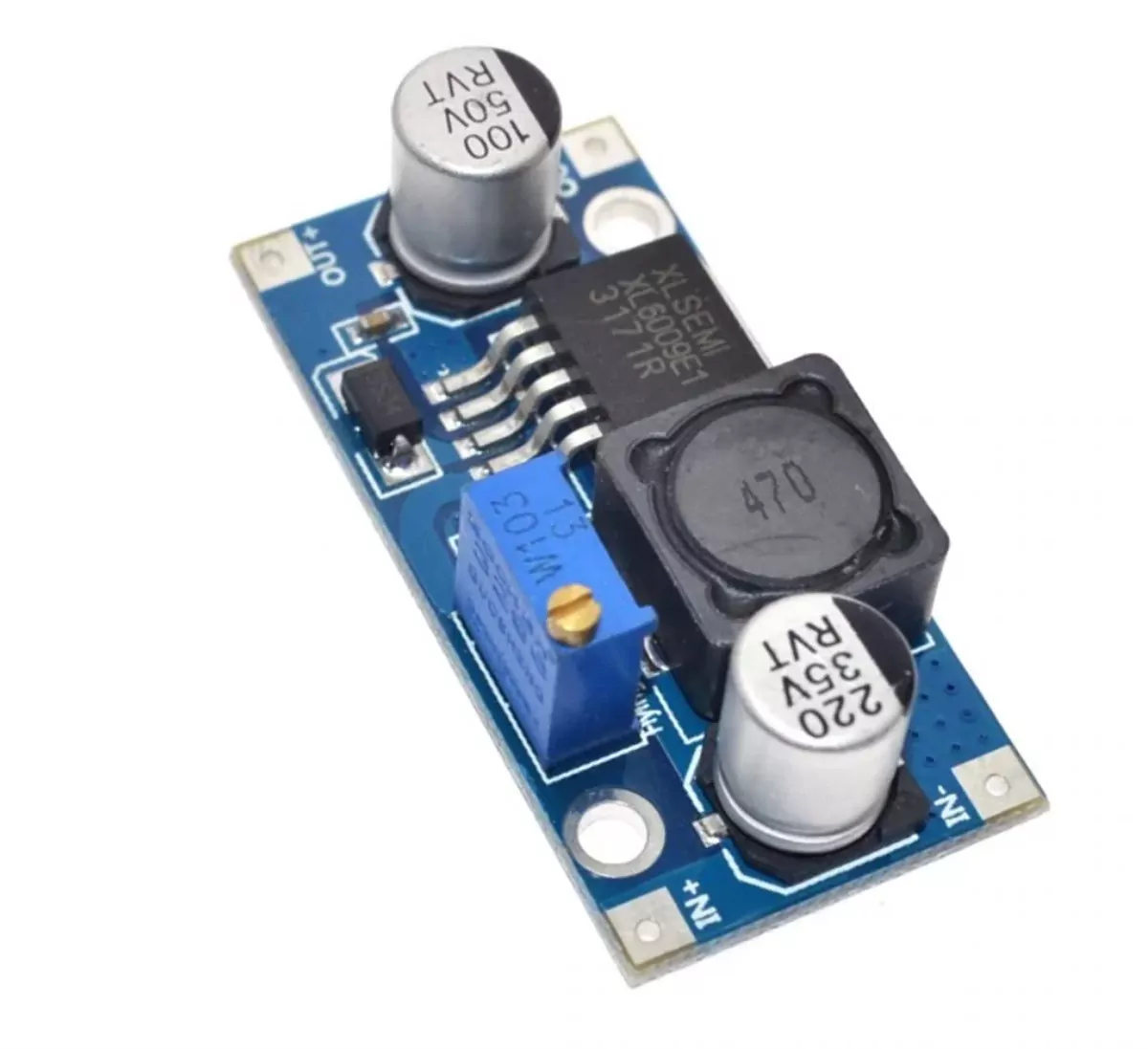

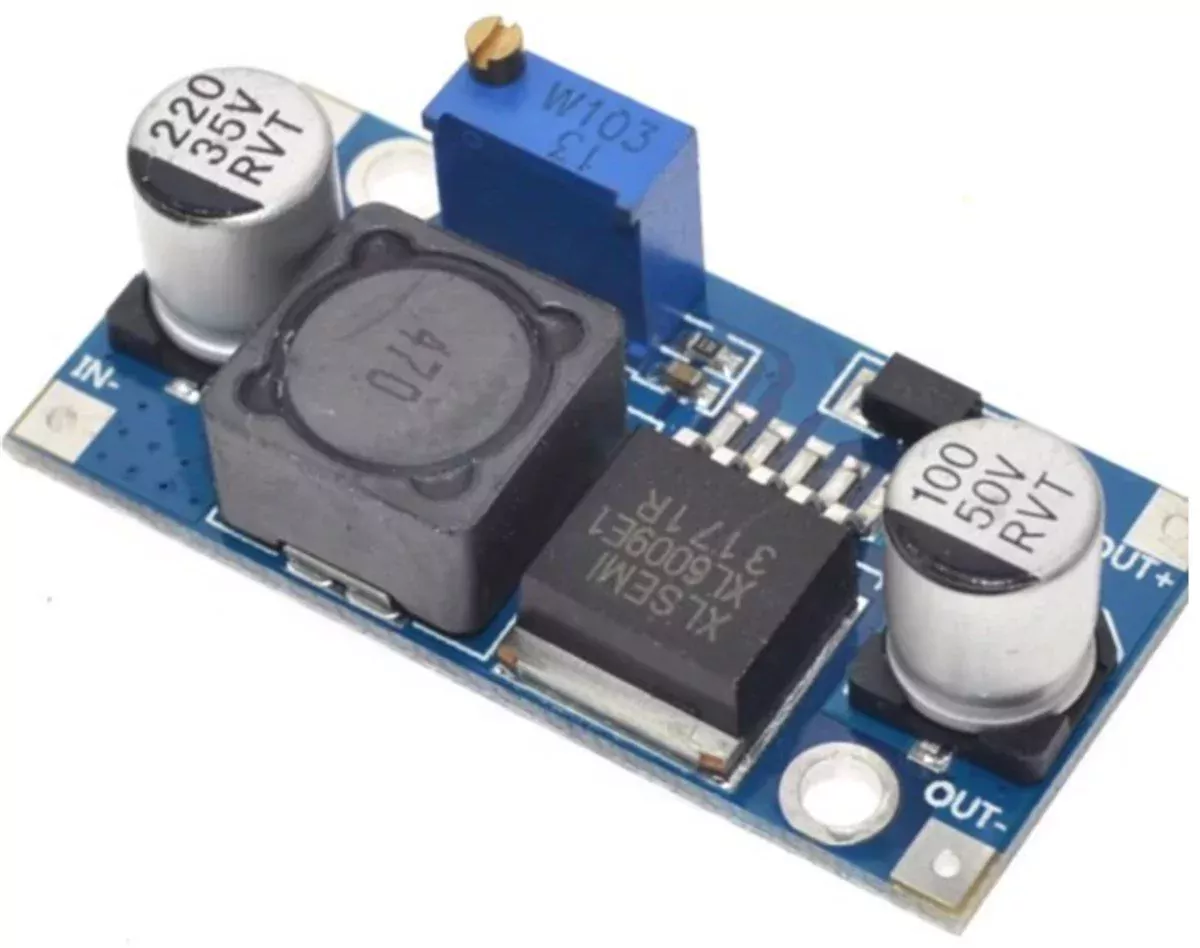

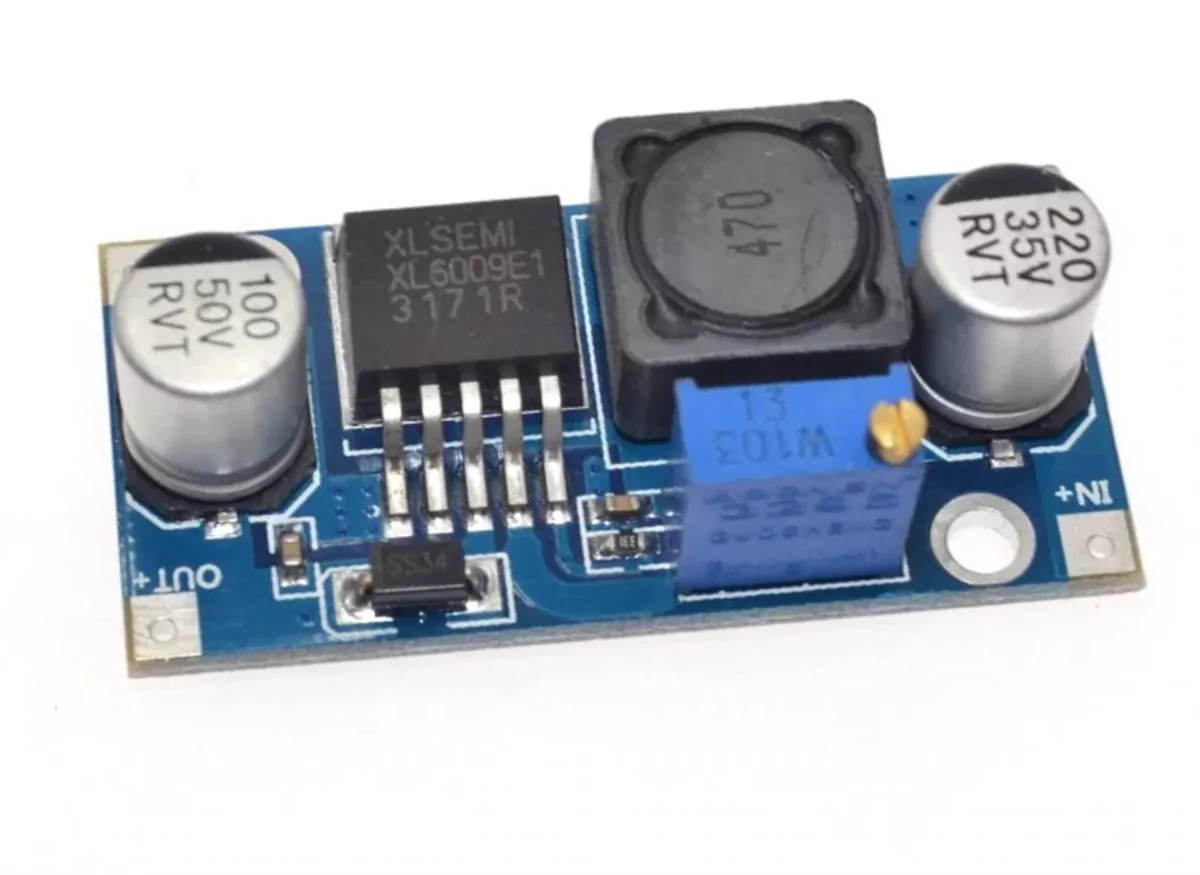

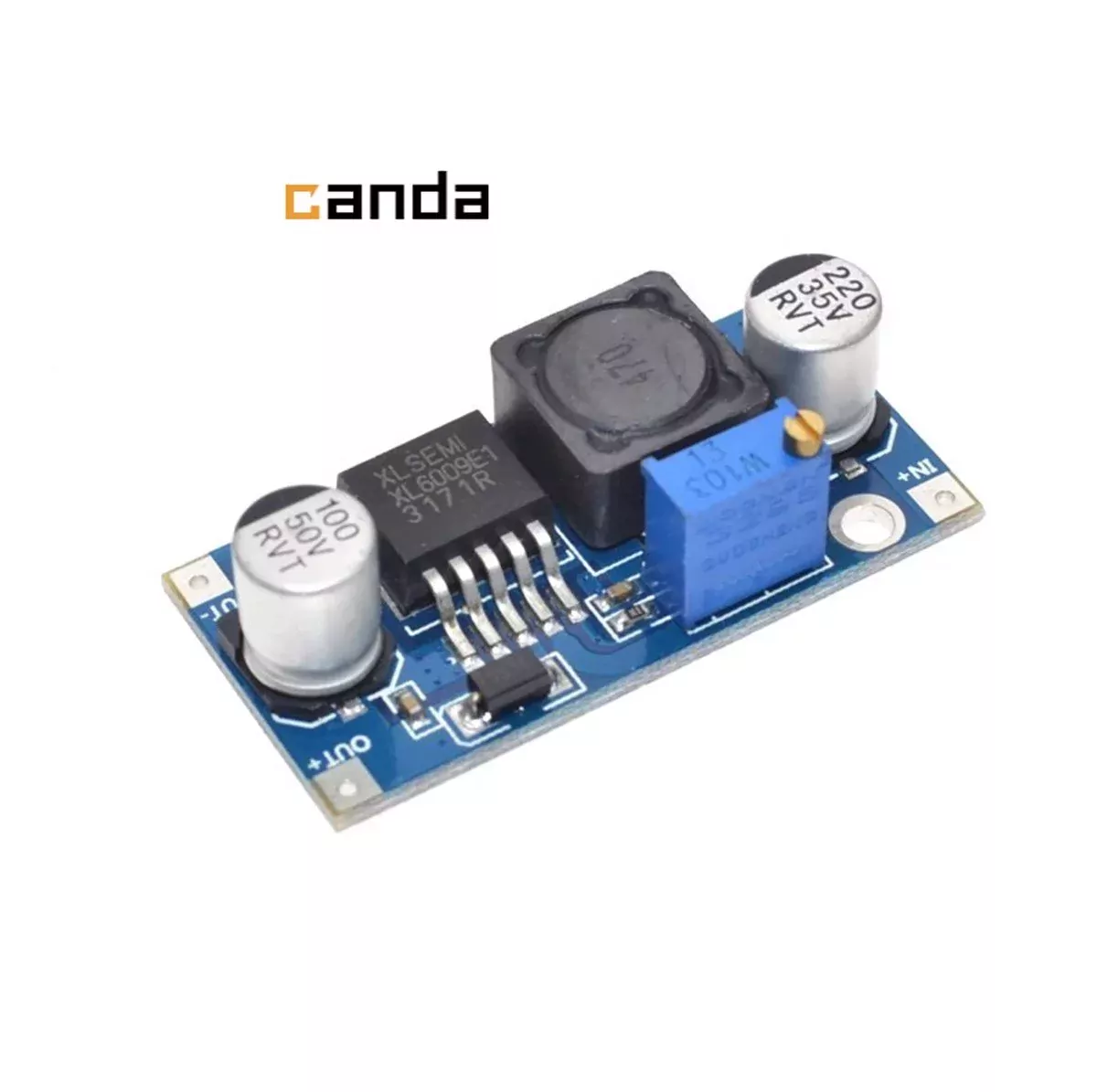

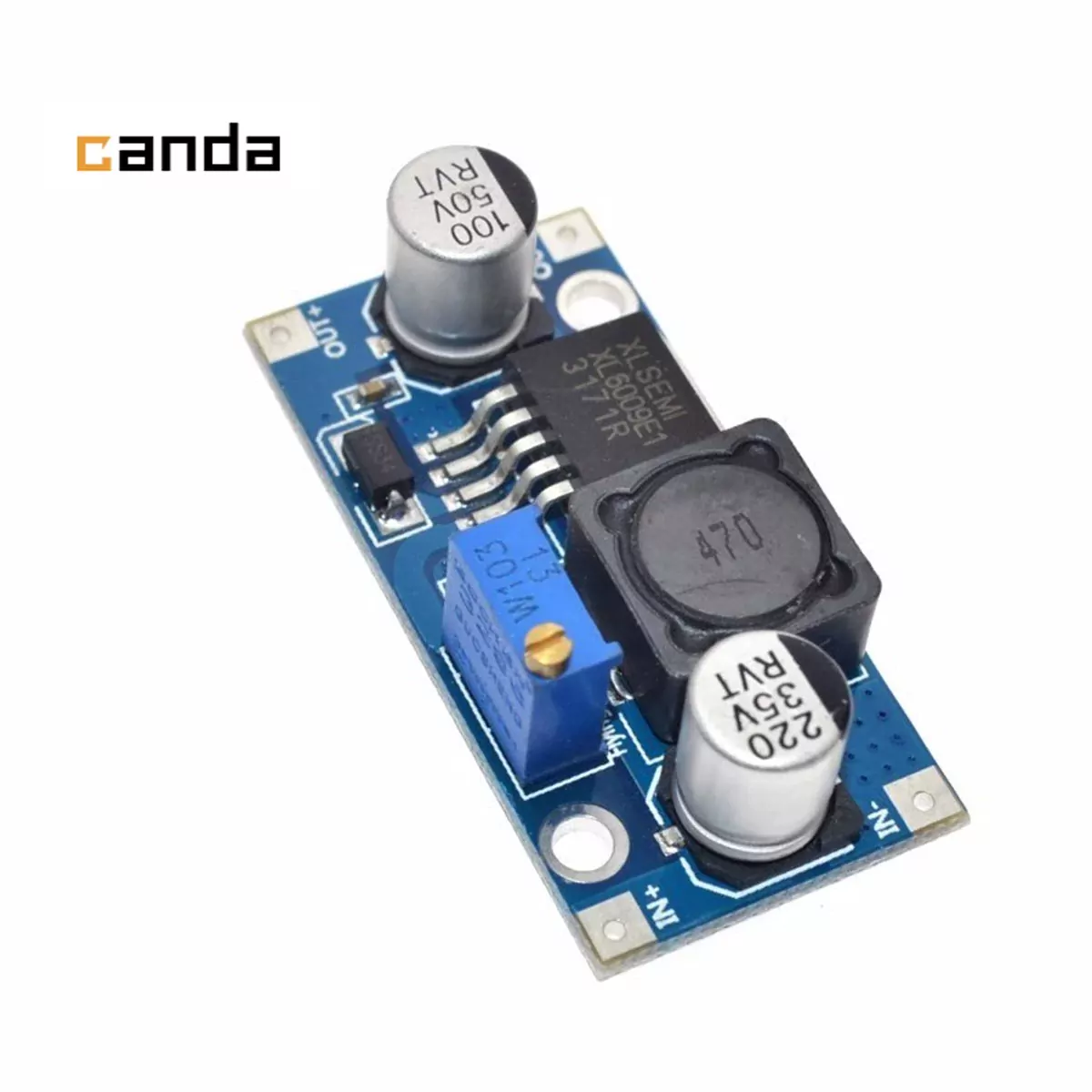

XL6009 Ayarlanabilir Voltaj Yükseltici LM2577 4A 5V-32V

Voltaj Yükseltici

Model özellikleri

DSN6009   yükseltme modülü

Giriş aralığı

3V ~ 32V

Çıkış aralığı

5V ~ 35V

Çıkış akımı

4A  (maksimum),yüksüz; 18mA  (örnek: 5V  giriş  8V  çıkışta yüksüz çektiği akımdır), Voltaj ne kadar yüksek olursa, yüksüz çektiği akım da o kadar büyük olur.)

Anahtarlama frekansı

400kHz

Çıkış dalgalanma

50mV  (voltaj ne kadar yüksek olursa, akım o kadar büyük, dalgalanma o kadar büyük olur)

Yük ayar oranı

±  % 0,5

Voltaj regülasyonu

Çalışma sıcaklığı

-40  ° C  ~ +85  ° C

boyutlar

43mm * 21mm * 14mm  (uzunluk  *  genişlik  * yükseklik)

Dikkat; Maximum çıkış akımı: 4A(3A sonrası Soğutucu gerektirir!)

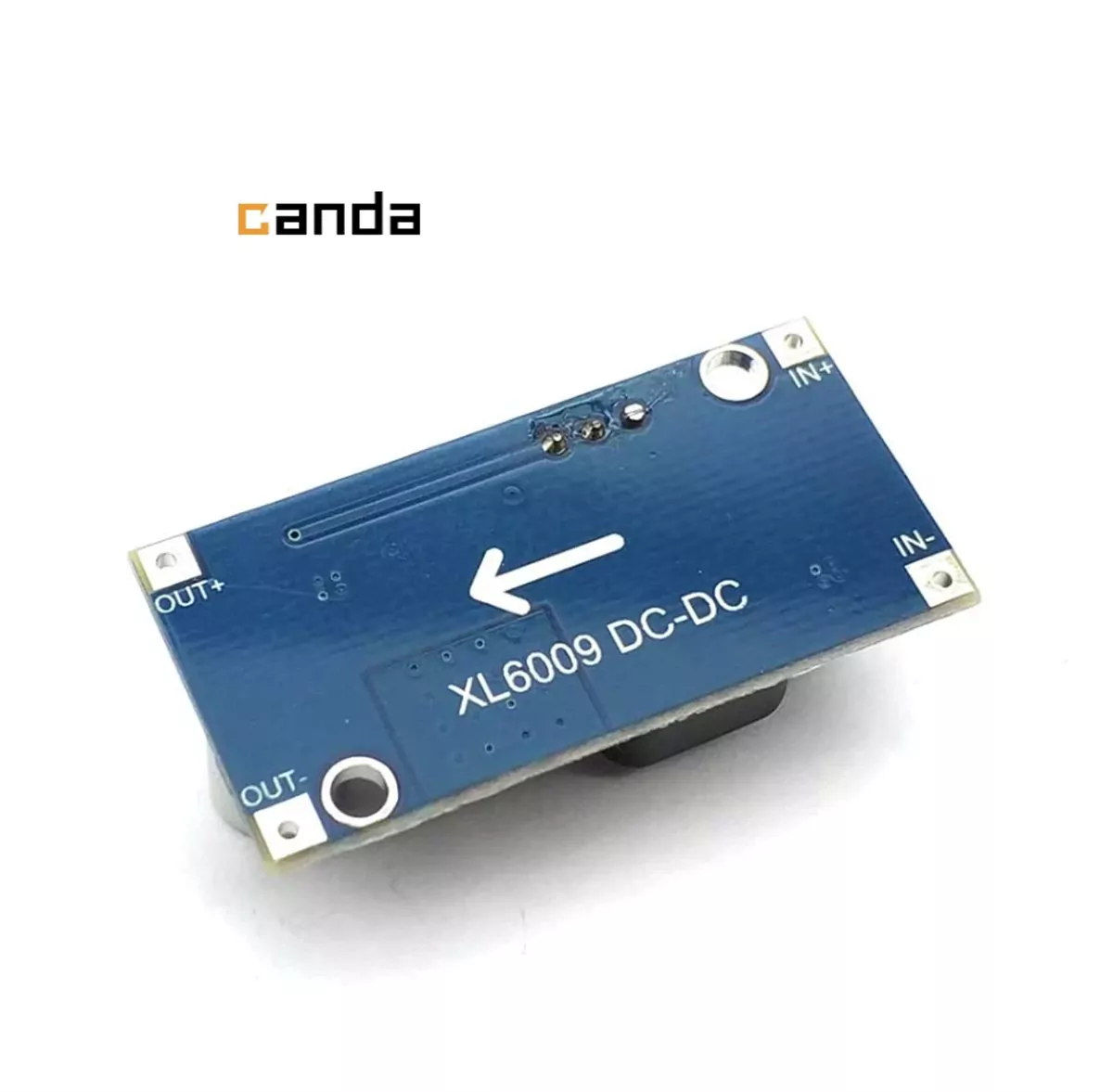

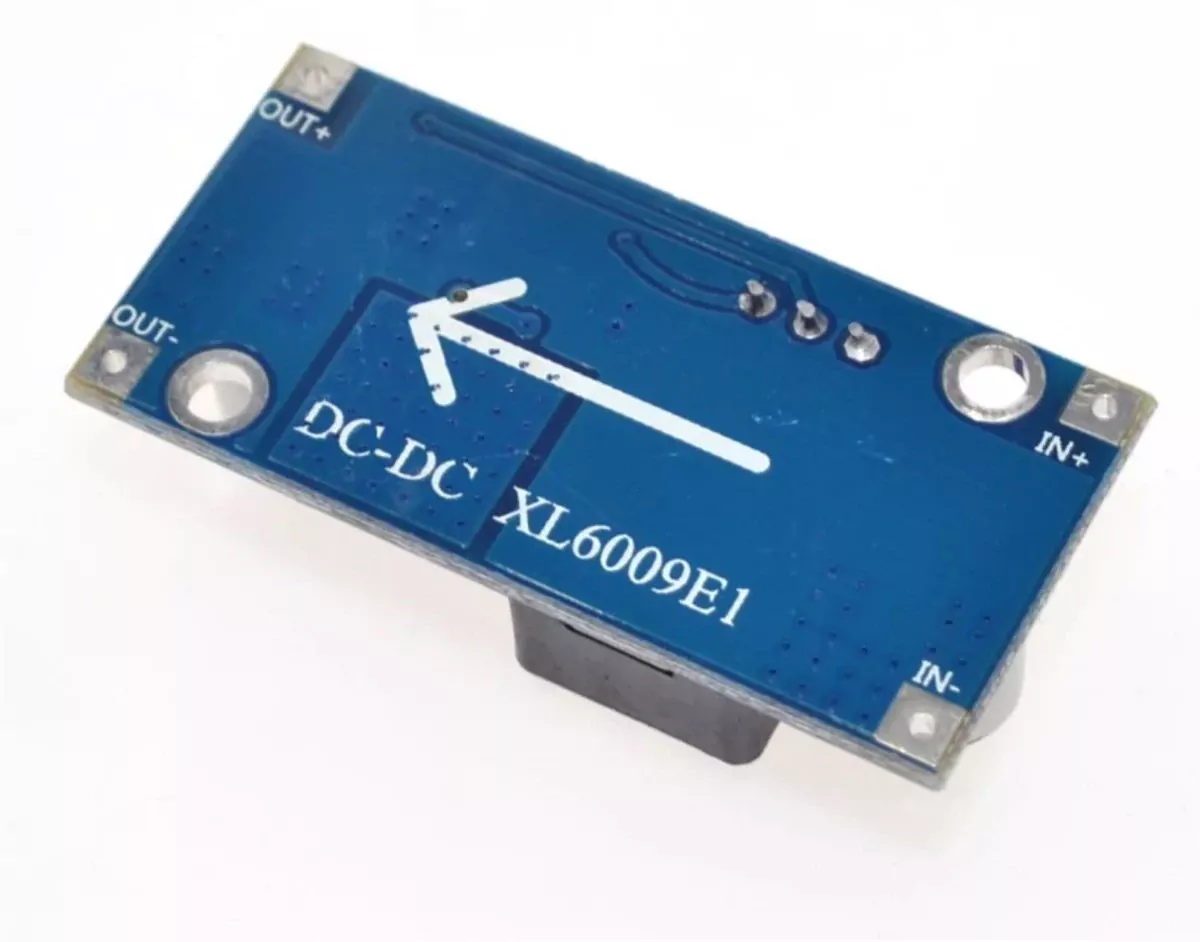

GND: giriş Negatif

IN +: giriş Pozitif

GND: çıkış Negatif

OUT +:çıkış Pozitif

Test Edilen Gerilim ve Akım Değerleri;

Giriş; 3 V Çıkış; 12 V 0,4A 4.8 W Giriş; 5 V Çıkış 12 V 0.8A 9.6 W Giriş;  7.4 V Çıkış 12 V 1.5A 18 W Giriş;  12 V Çıkış 15 V 2A 30 W Giriş;  12 V Çıkış 16 V 2A 32 W Giriş;  12 V Çıkış 18 V 1.6A 28.8 W Giriş; 12 V Çıkış 19 V 1.5A 28.5 W Giriş;  12 V Çıkış 24 V 1 A 24 W

Önemli; XL6009 Step Up modül Gerilim ve Akım çarpımı elde edilen Çıkış Watt değeri olarak 30W üzeri değerlerde ve çıkış 4A akım değerleri üzerinde kullanılmamalıdır! Düşük Akım çeken pojeleriniz için uygundur.
